Thép ray QU120 là giải pháp cẩu trục siêu nặng đạt tiêu chuẩn YB/T5055-2014 với trọng lượng 118.1 kg/m, chuyên dùng cho các hệ thống nâng hạ quy mô lớn tại cảng biển và nhà xưởng công nghiệp. Được cung cấp chính hãng bởi Thép VinaSteel, sản phẩm sở hữu khả năng chịu tải trọng và ứng suất cực cao, mang lại sự an toàn tuyệt đối cho công trình.
Thép Ray Cẩu Trục Các Loại – Hàng Có Sẵn Tại Kho
Thép VinaSteel phân phối đầy đủ các dòng thép ray từ P9, P11, P18, P24, P38, P43, P50 đến các dòng ray cẩu trục nặng QU70, QU80, QU100, QU120 đầy đủ CO/CQ.
Đơn giá thép ray QU120 hôm nay tại kho TP.HCM
Bảng báo giá Thép ray QU120 và các quy cách thép ray thông dụng được cập nhật liên tục tại kho Thép VinaSteel. Giá thép ray QU120 hiện dao động từ 18.000 VNĐ/kg đến 18.700 VNĐ/kg tùy thuộc vào khối lượng đơn hàng và biến động thị trường.
| STT | Chủng Loại Thép Ray | Giá Tham Khảo (VNĐ/kg) |
|---|---|---|
| 1 | Thép ray P9 | 16.500 |
| 2 | Thép ray P11 | 16.700 |
| 3 | Thép ray P12 | 16.900 |
| 4 | Thép ray P15 | 17.100 |
| 5 | Thép ray P18 | 17.300 |
| 6 | Thép ray P22 | 17.400 |
| 7 | Thép ray P24 | 17.500 |
| 8 | Thép ray P30 | 17.700 |
| 9 | Thép ray P38 | 17.900 |
| 10 | Thép ray P43 | 18.100 |
| 11 | Thép ray P50 | 18.200 |
| 12 | Thép ray P60 | 18.300 |
| 13 | Thép ray QU70 | 18.400 |
| 14 | Thép ray QU80 | 18.500 |
| 15 | Thép ray QU100 | 18.600 |
| 16 | Thép ray QU120 | 18.700 |
Lưu ý về chính sách bán hàng tại Thép VinaSteel:
- Lấy uy tín làm mục tiêu chính và yếu tố hàng đầu để phát triển kinh doanh lâu dài.
- Cam kết 100% sản phẩm có nguồn gốc xuất xứ rõ ràng, đầy đủ chứng chỉ CO/CQ từ nhà máy sản xuất.
- Hệ thống kho bãi rộng rãi, luôn trữ hàng số lượng lớn đáp ứng tiến độ cho các dự án trọng điểm.
- Hỗ trợ vận chuyển bằng xe cẩu tận công trình tại TP.HCM và các tỉnh lân cận. Hỗ trợ cắt ngắn theo yêu cầu.
Tham khảo thêm thông tin chi tiết tại: Bảng giá thép ray mới nhất hôm nay.
Thép ray Qu120 – VinaSteel phân phối chính hãng tại kho TP.HCM
Đặc điểm nổi bật của Thép ray QU120: Tổng quan Thiết kế & Cảm nhận
Thép ray QU120 là dòng ray cẩu trục có quy cách lớn nhất trong phân khúc tiêu chuẩn YB/T5055-2014. Thiết kế hình học của thanh ray được tối ưu hóa nhằm phân bổ ứng suất tối đa khi vận hành cẩu trục trọng tải cực lớn.
- Mặt ray rộng 120 mm tạo diện tích tiếp xúc bánh xe lớn, giảm bớt áp lực điểm và giảm tốc độ mài mòn bánh xe cẩu.
- Eo ray dày 55 mm chống biến dạng vặn xoắn và chịu lực cắt ngang vượt trội.
- Đế ray rộng 170 mm đảm bảo bề mặt truyền lực rộng lớn xuống hệ dầm đỡ bệ bê tông hoặc dầm thép.

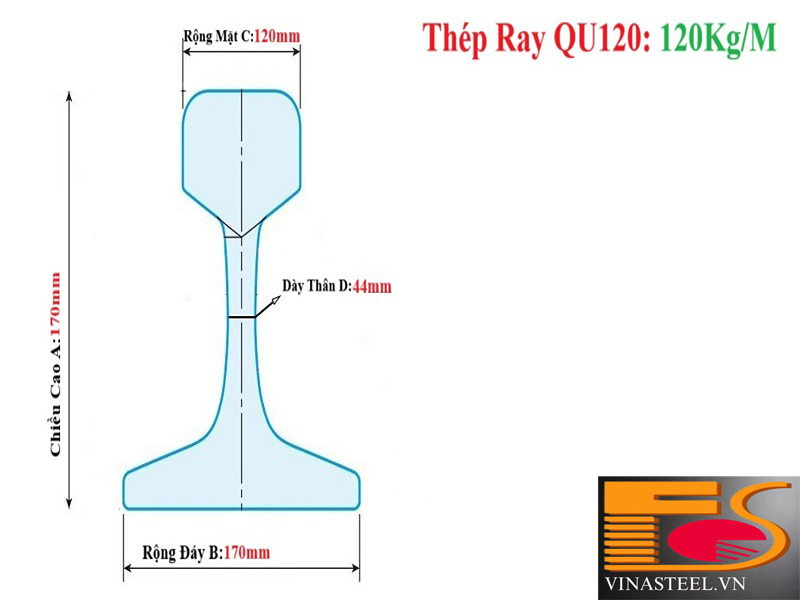

Mặt cắt chi tiết và thông số quy cách thanh ray QU120
Đánh giá chi tiết Thép ray QU120: Khả năng chịu lực & Thông số kỹ thuật
Sản phẩm thép ray cẩu trục QU120 chế tạo từ mác thép hợp kim U71Mn được kiểm soát nhiệt nghiêm ngặt, cho độ bền kéo đạt tới ≥ 980 MPa. Điều này giúp hệ đường ray chịu tải liên tục hàng trăm tấn mà không gặp tình trạng nứt gãy hay biến dạng cơ học.
| Thuộc tính | Thông số chi tiết | Đơn vị | Tiêu chuẩn tham chiếu |
|---|---|---|---|
| Kích thước hình học | |||
| Chiều cao ray (H) | 170 | mm | YB/T5055-2014 |
| Chiều rộng đế (B) | 170 | mm | YB/T5055-2014 |
| Chiều rộng mặt ray (A) | 120 | mm | YB/T5055-2014 |
| Độ dày eo ray (d) | 55 | mm | YB/T5055-2014 |
| Trọng lượng tiêu chuẩn | |||
| Trọng lượng barette | 118.1 | kg/m | YB/T5055-2014 |
| Thành phần hóa học (Mác thép U71Mn) | |||
| Carbon (C) | 0.65 – 0.76 | % | YB/T5055-2014 |
| Silic (Si) | 0.15 – 0.35 | % | YB/T5055-2014 |
| Mangan (Mn) | 0.80 – 1.10 | % | YB/T5055-2014 |
| Photpho (P) | ≤ 0.040 | % | YB/T5055-2014 |
| Lưu huỳnh (S) | ≤ 0.040 | % | YB/T5055-2014 |
| Đặc tính cơ lý (Mác thép U71Mn) | |||
| Độ bền kéo (Tensile Strength) | ≥ 980 | MPa | YB/T5055-2014 |
| Độ dãn dài tương đối | ≥ 8 | % | YB/T5055-2014 |
| Chiều dài tiêu chuẩn | 12 | m | Cắt theo đơn hàng |

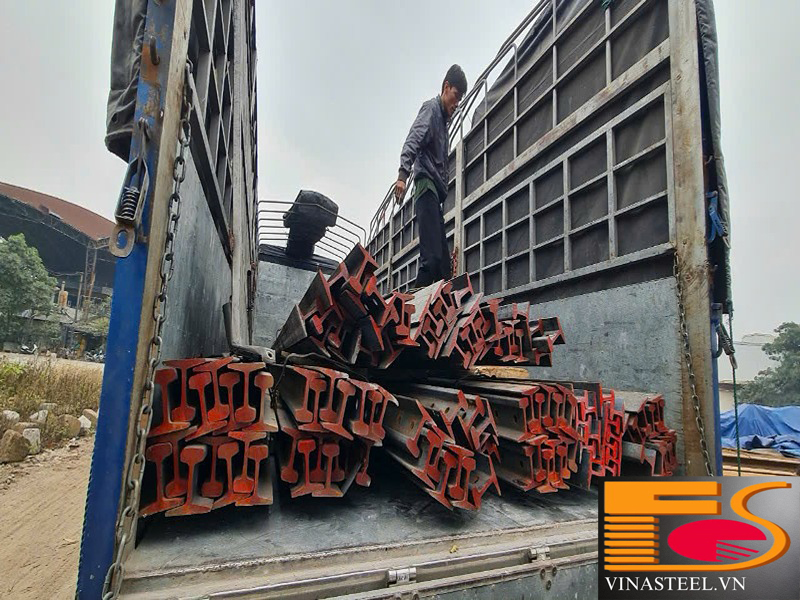

Ray thép QU120 với mác thép U71Mn có khả năng chịu lực nâng hạ cực đại
Trải nghiệm chịu tải, chống mài mòn & Độ bền cơ học: Phân tích chuyên sâu
1. Khả năng chịu tải trọng nâng hạ vượt trội
Thép ray QU120 được thiết kế đặc biệt cho các cẩu trục siêu trọng có sức nâng tới hàng trăm tấn. Nhờ tiết diện eo ray dày 55 mm cùng cường độ kéo cao, sản phẩm làm giảm nguy cơ võng đường ray hay hiện tượng mỏi cơ học khi cẩu hoạt động tần suất cao.
2. Chống mài mòn và biến dạng mặt ray
Thành phần Mangan (0.80 – 1.10%) và Carbon (0.65 – 0.76%) trong mác thép U71Mn gia tăng đáng kể độ cứng tự nhiên bề mặt. Nhờ đó, ma sát lăn liên tục giữa bánh xe cẩu và mặt ray không gây ra tình trạng bóc tách hay vỡ mảng thép.
3. Sự an toàn tuyệt đối khi vận hành liên tục
Tiêu chuẩn cán nóng YB/T5055-2014 loại bỏ tối đa tạp chất bọt khí bên trong phôi thép. Điều này giúp đường ray QU120 truyền đều ứng suất xuống dầm đỡ, hạn chế nứt gãy bất ngờ nguy hiểm cho công trình.

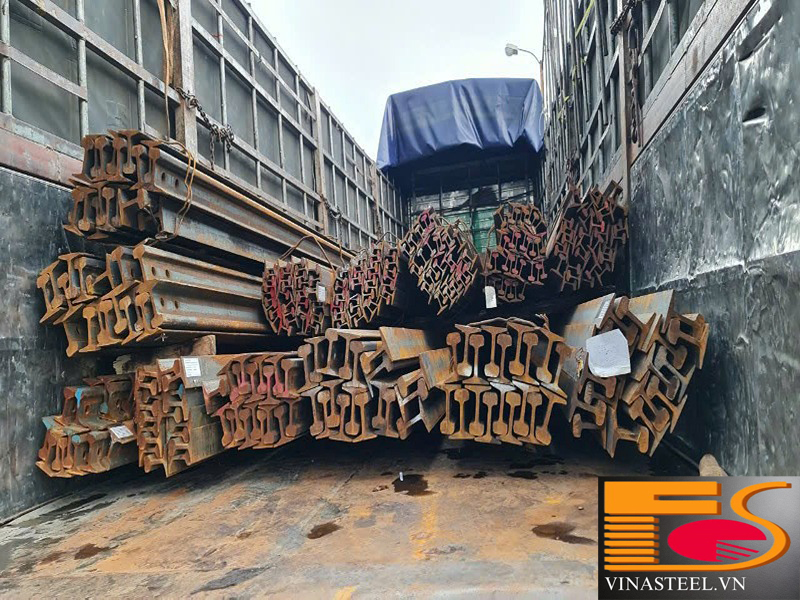

Thép ray QU120 được ứng dụng thực tế trong hệ thống cẩu giàn cảng biển
So sánh Thép ray QU120 và các quy cách ray cẩu trục phổ biến
Để lựa chọn đúng loại ray phù hợp với tải trọng dầm cẩu, kỹ sư công trình có thể so sánh chi tiết giữa QU120 và các dòng ray nhẹ hơn theo bảng tổng hợp bên dưới:
| Chỉ Tiêu So Sánh | Thép Ray P50 | Thép Ray QU80 | Thép Ray QU100 | Thép Ray QU120 |
|---|---|---|---|---|
| Trọng lượng (kg/m) | 51.5 | 63.5 | 88.9 | 118.1 |
| Chiều cao ray (mm) | 152 | 130 | 150 | 170 |
| Rộng mặt ray (mm) | 70 | 80 | 100 | 120 |
| Dày eo ray (mm) | 14.5 | 32 | 38 | 55 |
| Rộng đế ray (mm) | 132 | 130 | 150 | 170 |
| Mác thép phổ biến | 50Mn / U71Mn | U71Mn | U71Mn | U71Mn |
| Khả năng chịu tải cẩu | Dưới 30 Tấn | 30 – 100 Tấn | 100 – 300 Tấn | Trên 300 – 1000 Tấn |
Quy trình thi công, lắp đặt và bảo quản đường ray QU120 chuẩn kỹ thuật
Việc thi công đường ray cẩu trục siêu nặng QU120 đòi hỏi tuân thủ khắt khe các bước SOP để đảm bảo độ phẳng và độ song song hoàn hảo:
- Khảo sát bệ móng: Kiểm tra tim trục, độ cao dầm bê tông bằng thiết bị đo Laser 3D chuyên dụng. Dung sai chênh lệch cao độ không quá ± 2 mm.
- Đặt đệm giảm chấn: Trải đệm cao su tổng hợp hoặc đệm thép chuyên dụng bên dưới đế ray để triệt tiêu chấn động khi cẩu di chuyển.
- Hàn nối ray QU120: Sử dụng phương pháp hàn nhiệt nhôm hoặc hàn hồ quang tay chuyên dụng. Sau khi hàn, kiểm tra 100% mối hàn bằng siêu âm (UT) để loại bỏ khuyết tật.
- Kẹp định vị: Siết chặt cóc kẹp ray bằng cờ-lê thủy lực đúng mô-men siết quy định.

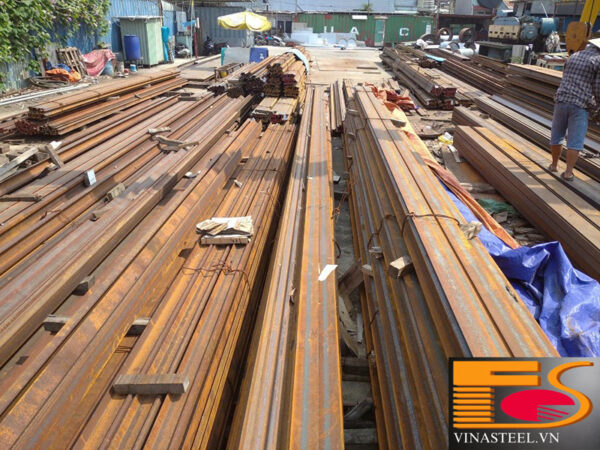

Thi công căn chỉnh hệ thống ray cẩu trục QU120 tại công trình
Hướng dẫn bảo quản tại kho bãi:
- Xếp ray trên nền bê tông phẳng, kê tà vẹt gỗ hoặc tà vẹt bê tông cách nhau từ 1.5 m đến 2 m.
- Không xếp chồng quá 2 lớp để tránh đè nén làm cong vênh trục dọc.
- Sử dụng xe cẩu chuyên dùng có nhiều điểm móc cẩu khi di chuyển thanh ray dài 12 m.
Bảo quản sơn phủ chống xước và oxy hóa bề mặt cho ray cẩu trục
Để tăng độ bền và hạn chế gỉ sét tối đa trong môi trường biển, giải pháp hiệu quả nhất là xử lý mạ kẽm nhúng nóng bề mặt sắt thép trước khi thi công.
Cách lựa chọn xử lý bề mặt thép đường ray QU120
Việc chọn bề mặt cho thép ray QU120 phụ thuộc vào môi trường làm việc thực tế:
- Bề Mặt Cán Nóng Tiêu Chuẩn: Phù hợp cho nhà xưởng có mái che, môi trường khô ráo ít hóa chất ăn mòn.
- Sơn Phủ Bảo Vệ Hiệu Suất Cao: Dành cho các công trình gần biển (môi trường C5-M) hoặc tuổi thọ thiết kế trên 50 năm. Thép được phun cát làm sạch bề mặt rồi phủ sơn Epoxy cao cấp tại nhà máy.

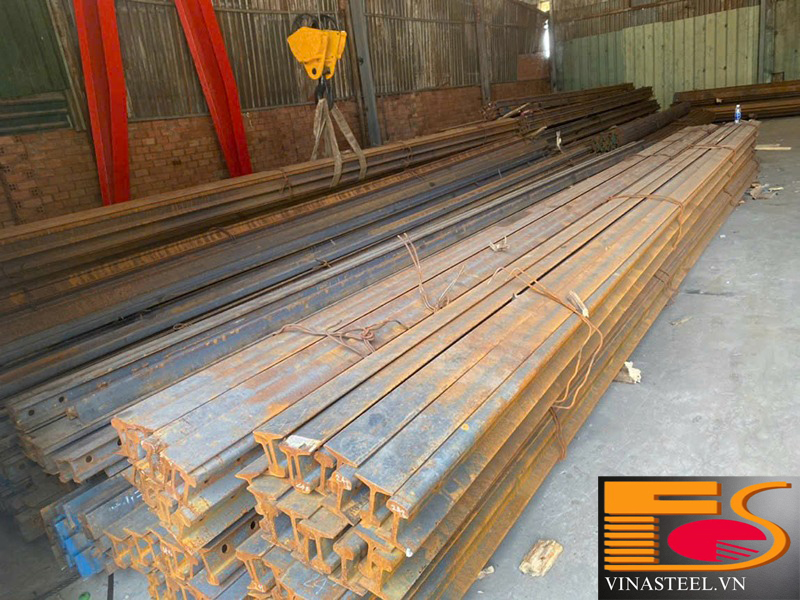

Đường ray QU120 cán nóng tiêu chuẩn sẵn sàng xuất kho VinaSteel
Thép ray QU120 dành cho công trình nào? Lời khuyên từ Thép VinaSteel
Thép ray QU120 là sự lựa chọn số 1 cho các công trình công nghiệp quy mô lớn:
- Hệ thống cẩu giàn Container STS và cẩu chân đế tại các cảng biển nước sâu.
- Cẩu trục Goliath nâng hạ khoang tàu tại các nhà máy đóng tàu biển trọng tải lớn.
- Đường ray vận chuyển thiết bị nặng trong nhà máy nhiệt điện, thủy điện và nhà máy luyện kim.
Thép Tấm Chịu Lực Làm Bệ Đệm Cẩu Trục
Cung cấp thép tấm các độ dày SS400, Q355B, A572 cắt theo quy cách làm bản mã bệ đỡ cho hệ thống thép ray QU120.
Tại sao nên mua đường ray QU120 tại Thép VinaSteel
VinaSteel.vn là đại lý cấp 1 phân phối thép ray cẩu trục uy tín hàng đầu tại Miền Nam. Mua hàng tại Thép VinaSteel mang lại nhiều lợi ích thiết thực:
- Cam kết đầy đủ hóa đơn, chứng chỉ CO/CQ gốc từ nhà sản xuất.
- Kho bãi quy mô lớn, luôn sẵn hàng QU120 giao ngay trong ngày.
- Đội ngũ kỹ sư am hiểu kỹ thuật tư vấn bóc tách khối lượng chính xác.
- Hỗ trợ cắt ray theo độ dài yêu cầu của bản vẽ thi công.
Kho hàng thép ray rộng lớn đáp ứng mọi khối lượng dự án của Thép VinaSteel
Hỏi đáp về Thép ray QU120 (FAQs)
1. Trọng lượng chính xác của 1m thép ray QU120 là bao nhiêu?
Trọng lượng barette tiêu chuẩn theo chuẩn YB/T5055-2014 của thép ray QU120 là 118.1 kg/m.
2. Thép ray QU120 có những độ dài tiêu chuẩn nào?
Chiều dài nguyên thanh tiêu chuẩn nhập khẩu là 12 m. Thép VinaSteel hỗ trợ cắt theo quy cách bản vẽ yêu cầu của khách hàng.
3. Thép VinaSteel có giao thép ray QU120 đi các tỉnh miền Tây và Tây Nguyên không?
Thép VinaSteel hỗ trợ vận chuyển tận nơi bằng xe cẩu chuyên dụng tới mọi tỉnh thành Miền Nam, Miền Tây và Tây Nguyên.
Sở hữu ngay Thép ray QU120 với giá cả cạnh tranh tại Thép VinaSteel
Quý khách hàng đang tìm kiếm đơn vị cung cấp thép ray QU120 chính hãng, chất lượng đảm bảo cùng mức giá cạnh tranh nhất? Hãy liên hệ ngay với Thép VinaSteel qua Hotline để nhận báo giá chi tiết và ưu đãi chiết khấu sỉ dự án!
Ban Biên Tập: VinaSteel
Lưu ý: Các thông số, trọng lượng và hình ảnh sản phẩm mang tính chất tham khảo dựa trên barem tiêu chuẩn và có thể sai số cho phép. Vui lòng liên hệ Thép VinaSteel để nhận bảng giá chính xác và tư vấn chi tiết nhất.
