Thép ray QU100 là dòng ray cẩu trục siêu nặng đạt chuẩn YB/T5055-2014, sở hữu khả năng chịu tải trọng lớn và vận hành ổn định trong môi trường công nghiệp khắc nghiệt. Phân phối chính hãng bởi Thép VinaSteel, sản phẩm đáp ứng hoàn hảo yêu cầu an toàn kỹ thuật cho cổng trục Goliath, cẩu giàn STS và hệ thống nâng hạ trọng tải cực đại.
Thép Ray QU100 siêu nặng chuyên dụng cho hệ thống cẩu trục công nghiệp
Đặc điểm nổi bật của Thép ray QU100: Tổng quan Thiết kế/Ngoại hình & Cảm nhận
Thép ray QU100 được chế tạo bằng công nghệ cán nóng hiện đại, tuân thủ nghiêm ngặt tiêu chuẩn kỹ thuật YB/T5055-2014. Bề mặt thanh ray phẳng mịn, cấu trúc đồng nhất từ mặt ray đến chân đế, hạn chế tối đa nguy cơ nứt vỡ hoặc biến dạng dưới tác động lực vọt đỉnh. Kích thước hình học tiêu chuẩn 150x150mm cùng phần eo dày tới 44mm tạo nên độ cứng vững lý tưởng cho hệ thống cầu trục siêu nặng.
- Mặt ray rộng 100mm: Gia tăng diện tích tiếp xúc bánh xe, giúp phân tán áp lực lên đến 25% so với các dòng ray trọng tải thấp hơn.
- Chiều cao và chân đế cân bằng (150x150mm): Tối ưu hóa trọng tâm thanh ray, ngăn ngừa hiện tượng lật ray hoặc vặn xoắn cơ học trong quá trình vận hành liên tục.
- Mác thép U71Mn cường độ cao: Cung cấp giới hạn độ bền kéo đạt từ 980 MPa trở lên, nâng cao sức chịu mỏi và kéo dài tuổi thọ công trình lên đến 30 năm.
Thép Ray Các Loaị – Đa Dạng Quy Cách P & QU
Cung cấp đầy đủ các chủng loại thép ray từ P9, P18, P38, P43 đến QU70, QU80, QU100, QU120 nhập khẩu chính hãng với đầy đủ CO/CQ.
Đánh giá chi tiết Thép ray QU100: Sức mạnh chịu lực & Tính năng cốt lõi
Thép ray QU100 được thiết kế dành riêng cho các thiết bị nâng hạ tải trọng lớn. Với khối lượng lý thuyết xấp xỉ 88.96 kg/m, dòng ray này đáp ứng trọn vẹn các yêu cầu làm việc với mật độ cao tại kho cảng, xưởng cơ khí chế tạo nặng và các nhà máy luyện kim. Cập nhật đơn giá tham khảo hôm nay tại kho TP.HCM giúp nhà đầu tư chủ động lập dự toán ngân sách chính xác.
Đơn giá thép ray QU100 hôm nay tại kho TP.HCM: Giá thép ray QU100 hôm nay dao động từ 17.900 đồng/kg đến 18.600 đồng/kg tùy theo số lượng đặt hàng và phương thức vận chuyển.
| STT | Chủng Loại Thép Ray | Giá Tham Khảo (VNĐ/kg) |
|---|---|---|
| 1 | Thép ray P9 | 16.500 |
| 2 | Thép ray P11 | 16.700 |
| 3 | Thép ray P12 | 16.900 |
| 4 | Thép ray P15 | 17.100 |
| 5 | Thép ray P18 | 17.300 |
| 6 | Thép ray P22 | 17.400 |
| 7 | Thép ray P24 | 17.500 |
| 8 | Thép ray P30 | 17.700 |
| 9 | Thép ray P38 | 17.900 |
| 10 | Thép ray P43 | 18.100 |
| 11 | Thép ray P50 | 18.200 |
| 12 | Thép ray P60 | 18.300 |
| 13 | Thép ray QU70 | 18.400 |
| 14 | Thép ray QU80 | 18.500 |
| 15 | Thép ray QU100 | 18.600 |
| 16 | Thép ray QU120 | 18.700 |
Lưu ý đơn hàng: Cam kết sản phẩm phân phối đạt 100% tiêu chuẩn nhập khẩu chính hãng, kiểm tra siêu âm khuyết tật trước khi xuất kho. Hỗ trợ cắt ngắn theo chiều dài thi công thực tế và giao hàng bằng xe cẩu chuyên dụng tận công trình tại TP.HCM và các tỉnh lân cận. Tham khảo chi tiết tại Bảng giá thép ray mới nhất hôm nay.

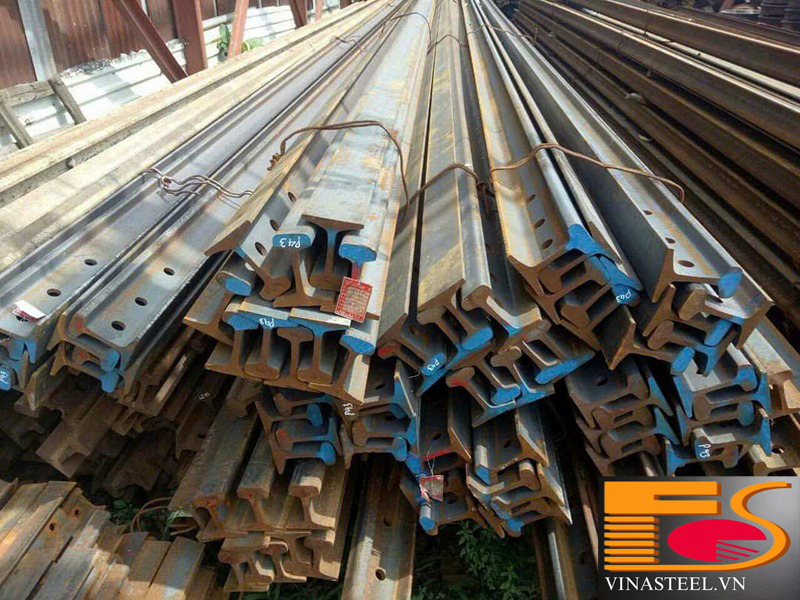

Thanh ray QU100 nhập khẩu chính hãng đạt chuẩn YB/T5055-2014

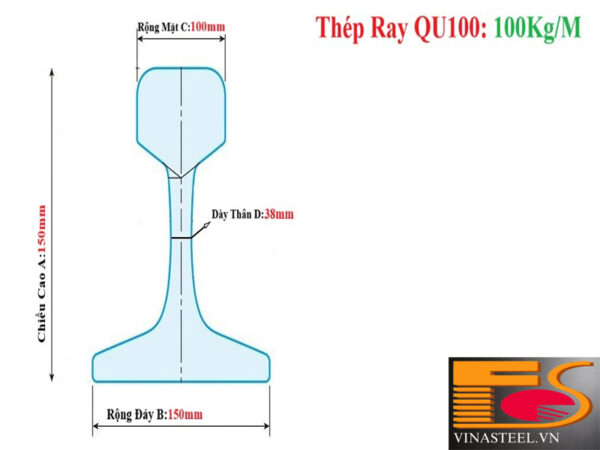

Dưới đây là thông số kỹ thuật chi tiết của sản phẩm thép ray QU100 theo tiêu chuẩn YB/T5055-2014:
| Thuộc tính | Thông số chi tiết | Đơn vị | Tiêu chuẩn tham chiếu |
|---|---|---|---|
| Kích thước | |||
| Chiều cao ray | 150 | mm | YB/T5055-2014 |
| Chiều rộng đáy | 150 | mm | YB/T5055-2014 |
| Chiều rộng mặt ray | 100 | mm | YB/T5055-2014 |
| Độ dày eo ray | 44 | mm | YB/T5055-2014 |
| Trọng lượng | |||
| Trọng lượng riêng | 88.96 | kg/m | YB/T5055-2014 |
| Mác thép phổ biến | U71Mn | – | YB/T5055-2014 |
| Thành phần hóa học (Mác thép U71Mn) | |||
| Carbon (C) | 0.65 – 0.76 | % | YB/T5055-2014 |
| Silic (Si) | 0.15 – 0.35 | % | YB/T5055-2014 |
| Mangan (Mn) | 0.80 – 1.10 | % | YB/T5055-2014 |
| Photpho (P) | ≤ 0.040 | % | YB/T5055-2014 |
| Lưu huỳnh (S) | ≤ 0.040 | % | YB/T5055-2014 |
| Đặc tính cơ lý (Mác thép U71Mn) | |||
| Độ bền kéo (Tensile Strength) | ≥ 980 | MPa | YB/T5055-2014 |
| Độ dãn dài tương đối | ≥ 8 | % | YB/T5055-2014 |
| Chiều dài tiêu chuẩn | 12 | m | Tùy chọn theo đơn hàng |
| Xuất xứ | Trung Quốc | – | – |
Trải nghiệm độ bền mỏi, khả năng chịu tải & chống mài mòn vượt trội: Phân tích chuyên sâu
Sự vượt trội của thép ray QU100 không chỉ nằm ở quy cách hình học lớn mà còn ở liên kết tinh thể thép vững chắc của mác thép U71Mn cán nóng.
Khả năng chống uốn và phân tán tải trọng va đập
Độ dày eo ray đạt 44mm kết hợp với chân đế rộng 150mm tạo thành kết cấu dạng dầm I biến dạng nhẹ, giúp triệt tiêu momen uốn phát sinh khi xe con cẩu trục di chuyển mang hàng trọng tải từ 50 tấn đến hơn 100 tấn. Điều này giảm thiểu nguy cơ nứt gãy cơ học tại các điểm nối thanh ray.
Khả năng chống mài mòn bề mặt đỉnh ray
Hàm lượng Mangan (Mn) trong mác thép U71Mn đạt từ 0.80% đến 1.10% giúp nâng cao độ cứng tự nhiên của bề mặt tiếp xúc. Khi va chạm với bánh xe thép mạ cứng, mặt ray QU100 duy trì độ phẳng tối ưu, chống hiện tượng bong tróc vảy thép hoặc biến dạng dẻo sau hàng trăm nghìn chu kỳ nâng hạ.
Độ bền mỏi màng biên và tuổi thọ vận hành
Với giới hạn độ bền kéo tối thiểu 980 MPa, thanh ray có khả năng chịu đựng ứng suất chu kỳ lặp đi lặp lại 24/7 mà không xảy ra mỏi kim loại. Đây là yếu tố cốt lõi giúp các cảng biển và nhà máy sản xuất thép tiết kiệm tới 30% chi phí bảo trì hệ thống đường ray định kỳ.
Bề mặt thép ray QU100 cán nóng đạt chuẩn chịu tải vượt trội
So sánh Thép ray QU100 và các dòng ray cẩu trục phổ biến (QU70, QU80, QU120)
Việc lựa chọn đúng quy cách thép ray đảm bảo hiệu quả kinh tế và an toàn kỹ thuật tối đa cho công trình. Bảng đối chiếu dưới đây phân tích các tiêu chí kỹ thuật giữa ray QU100 và các dòng ray thuộc nhóm QU khác:
| Tiêu chí so sánh | Thép ray QU70 | Thép ray QU80 | Thép ray QU100 | Thép ray QU120 |
|---|---|---|---|---|
| Trọng lượng (kg/m) | 52.80 | 63.69 | 88.96 | 118.10 |
| Chiều cao ray (mm) | 120 | 130 | 150 | 170 |
| Chiều rộng mặt ray (mm) | 70 | 80 | 100 | 120 |
| Chiều rộng đáy (mm) | 120 | 130 | 150 | 170 |
| Độ dày eo (mm) | 28 | 32 | 44 | 44 |
| Tải trọng cẩu khuyên dùng | 10 – 30 tấn | 30 – 50 tấn | 50 – 100 tấn | > 100 tấn |
| Mức độ phổ biến dự án | Nhà xưởng vừa | Nhà xưởng lớn | Cảng biển, cẩu Goliath | Siêu dự án đặc biệt |
Thép ray QU100 dành cho công trình nào? Lời khuyên từ chuyên gia Thép VinaSteel
Thép ray QU100 là sự lựa chọn bắt buộc cho các dự án đòi hỏi khả năng làm việc liên tục ở mức tải siêu nặng. Đội ngũ kỹ sư tại Thép VinaSteel tổng hợp các khu vực ứng dụng thực tế cùng quy chuẩn thi công bảo quản chuẩn SOP:
Ứng dụng cẩu giàn cảng biển và thiết bị nâng hạ siêu nặng sử dụng ray QU100
- Hệ thống cẩu giàn Container STS & Cổng trục Goliath: Đảm bảo độ ổn định cao khi nâng hạ Container hàng hải trọng tải lớn tại các cảng nước sâu.
- Khu vực kho bãi quặng – than – luyện kim: Phục vụ di chuyển cho hệ thống Stacker/Reclaimer vận tải liên tục 24/7.
- Kết cấu di động quy mô đặc biệt: Sử dụng làm đường ray trượt cho mái vòm sân vận động, bệ phóng thiết bị nặng trong ngành đóng tàu.
Hướng dẫn cách bảo quản Rail QU100 chuẩn kỹ thuật
Để duy trì chất lượng cơ lý tính của thanh ray trước khi lắp đặt, cán bộ kho bãi cần thực hiện nghiêm ngặt quy trình sau:
Xếp dỡ và bảo quản thép ray trên nền bê tông phẳng đúng kỹ thuật
- Chuẩn bị mặt bằng: Đặt ray trên nền bê tông hoặc đất nén phẳng, kê tà vẹt gỗ hoặc đà bê tông cách nhau tối đa 2m để chống võng.
- Xếp chồng thanh ray: Xếp thẳng hàng song song, số lớp tối đa không vượt quá 3 lớp để tránh đè nén làm vặn xoắn đế ray.
- Thiết bị cẩu hạ: Bắt buộc dùng dầm nâng nhiều điểm móc hoặc đai vải chuyên dụng đủ tải trọng 88.96 kg/m, tránh dùng xích sắt trực tiếp gây sứt mỏng cạnh ray.
Cách lựa chọn bề mặt thép đường ray QU100
Tùy theo môi trường làm việc của công trình, kỹ sư thiết kế cần lưu ý đối với chất liệu thép ray QU100:
- Bề Mặt Cán Nóng Tiêu Chuẩn: Tối ưu cho hầu hết nhà xưởng và cảng biển. Bề mặt tự nhiên tạo ma sát chuẩn với bánh xe thép, hỗ trợ di chuyển bám đường.
- Sơn Phủ Chống Ăn Mòn Môi Trường Biển: Thực hiện phun bi làm sạch Sa 2.5 và sơn phủ Epoxy cao cấp cho phần thân và chân đế ray. Phần mặt tiếp xúc đỉnh ray rộng 100mm giữ nguyên không sơn để đảm bảo dẫn điện dầm biên hoặc ma sát di chuyển.

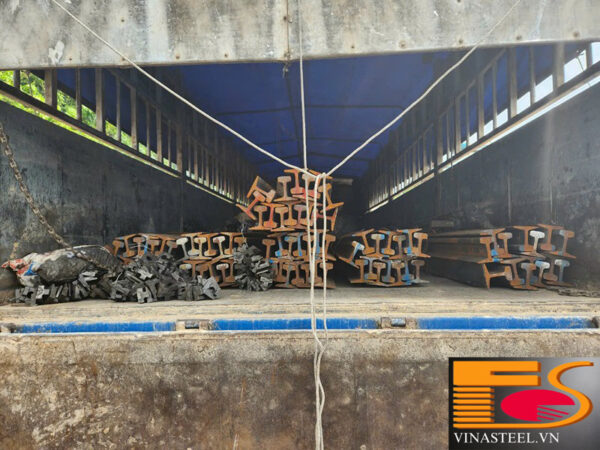

Đường ray QU100 kiểm tra quy cách trước khi bàn giao dự án
Thép Tấm Chịu Lực Lót Chân Ray Cẩu Trục
Cung cấp thép tấm SS400, Q354B, Q345D cắt quy cách bản mã lót chân ray cẩu trục theo đúng bản vẽ kỹ thuật công trình.
Hỏi đáp về Thép ray QU100 (FAQs)
1. Chiều dài tiêu chuẩn của một thanh ray QU100 là bao nhiêu mét?
Chiều dài tiêu chuẩn nhà máy của thanh ray QU100 là 12m/thanh. Ngoài ra Thép VinaSteel nhận gia công cắt ngắn hoặc nối dài theo bản vẽ thi công của quý khách.
2. Trọng lượng thực tế của 1m thép ray QU100 là bao nhiêu?
Trọng lượng danh định của thép ray QU100 đạt 88.96 kg/m. Như vậy một thanh ray dài 12m tiêu chuẩn sẽ có khối lượng khoảng 1.067.5 kg (hơn 1.06 tấn).
3. Thép ray QU100 có đầy đủ chứng chỉ CO/CQ khi giao hàng không?
Tất cả sản phẩm thép ray QU100 do Thép VinaSteel cung cấp đều đi kèm chứng chỉ xuất xứ CO và chứng chỉ chất lượng CQ chính hãng từ nhà máy sản xuất.
Sở hữu ngay Thép ray QU100 với giá cả cạnh tranh tại Thép VinaSteel
VinaSteel.vn là nhà phân phối thép ray QU100 uy tín hàng đầu tại TP.HCM và khu vực phía Nam. Chúng tôi cam kết mang lại mức giá cạnh tranh nhất, kho hàng phong phú luôn sẵn sàng đáp ứng dự án lớn, phương thức thanh toán linh hoạt cùng dịch vụ vận chuyển siêu trường – siêu trọng an toàn tận chân công trình.
Kho bãi Thép VinaSteel luôn có sẵn số lượng lớn thép ray QU100 phục vụ công trình
Liên hệ ngay hotline để nhận báo giá ưu đãi dự án hôm nay!
Ban Biên Tập: VinaSteel
Lưu ý: Các thông số, trọng lượng và hình ảnh sản phẩm mang tính chất tham khảo dựa trên barem tiêu chuẩn YB/T5055-2014 và có thể sai số cho phép. Vui lòng liên hệ Thép VinaSteel để nhận bảng giá chính xác và tư vấn kỹ thuật chi tiết nhất.
