Mạ kẽm nhúng nóng là công nghệ bọc phủ bề mặt sắt thép tiên tiến bằng cách nhúng hoàn toàn kết cấu kim loại vào bể kẽm nóng chảy ở nhiệt độ xấp xỉ 450°C. Phương pháp này tạo ra lớp hợp kim kẽm – sắt liên kết bền vững trên bề mặt, giúp gia tăng khả năng chống ăn mòn vượt trội, bảo vệ kết cấu trước các tác động khắc nghiệt của môi trường tự nhiên cũng như hóa chất công nghiệp. Khám phá ngay các giải pháp kỹ thuật và báo giá mạ kẽm nhúng nóng chất lượng cao được tư vấn bởi đội ngũ chuyên gia hàng đầu tại Thép VinaSteel.
Dây chuyền mạ kẽm nhúng nóng công nghệ cao tại Thép VinaSteel
Dịch Vụ Gia Công Mạ Kẽm Nhúng Nóng Chuẩn Quốc Tế
Thép VinaSteel cung cấp giải pháp gia công mạ kẽm nhúng nóng đạt tiêu chuẩn ASTM A123 và ISO 1461. Chúng tôi đảm bảo độ bền lớp mạ lên đến 50 năm, đáp ứng hoàn hảo cho mọi công trình hạ tầng, kết cấu nhà xưởng và giao thông trọng điểm.
Mạ kẽm nhúng nóng là gì? Tổng quan và những khái niệm cốt lõi
Mạ kẽm nhúng nóng (Hot-dip galvanizing – HDG) là quá trình phủ một lớp kẽm kim loại lên bề mặt sắt thép bằng cách nhúng chi tiết đã làm sạch vào bể kẽm nóng chảy ở nhiệt độ khoảng 445°C đến 460°C. Khi sắt thép tiếp xúc với kẽm nóng chảy, một phản ứng nhiệt hóa hóa học diễn ra giữa Fe (Sắt) và Zn (Kẽm), tạo thành một chuỗi các lớp hợp kim kẽm – sắt có độ bám dính cực kỳ cao, phía trên cùng được bao phủ bởi lớp kẽm nguyên chất.
Về mặt bản chất kỹ thuật, mạ kẽm nhúng nóng cung cấp cơ chế bảo vệ kép cho vật liệu thép. Cơ chế thứ nhất là bảo vệ cơ học (cơ chế rào cản): lớp phủ kẽm ngăn cách tuyệt đối bề mặt thép với oxy, độ ẩm, muối biển và các hóa chất ăn mòn trong không khí. Cơ chế thứ hai là bảo vệ cathod (bảo vệ can thiệp/hy sinh): do kẽm có thế điện cực âm hơn sắt (điện cực tiêu chuẩn của Zn là -0.76V so với Fe là -0.44V), khi bề mặt bị xước hoặc hư hại, kẽm sẽ tự biến mình thành cực anốt để bị ăn mòn trước, bảo vệ lớp lõi thép bên trong không bị gỉ sét.
Quy trình mạ kẽm nhúng nóng giúp sắt thép chống chịu vượt trội dưới tác động môi trường
Cấu trúc của lớp mạ kẽm nhúng nóng không chỉ đơn thuần là một lớp sơn hay xi mạ bề mặt. Lớp mạ bao gồm 4 tầng vi mô liên kết chặt chẽ với nhau từ trong ra ngoài:
- Lớp Alpha (Gamma): Nằm sát bề mặt thép nền nhất, chứa khoảng 21-28% sắt và 72-79% kẽm, độ cứng rất cao.
- Lớp Delta: Chứa khoảng 7-12% sắt và 88-93% kẽm, có cấu trúc tinh thể đơn tà chắc chắn.
- Lớp Zeta: Chứa khoảng 5-6% sắt và 94-95% kẽm, đóng vai trò hấp thụ xung lực cơ học.
- Lớp Eta: Lớp kẽm ngoài cùng, chứa 100% kẽm nguyên chất, có tính dẻo dai và khả năng chống va đập tuyệt vời.
Để hiểu rõ về chi phí dịch vụ, quý khách hàng có thể tham khảo trực tiếp Bảng giá mạ kẽm nhúng nóng mới nhất được cập nhật liên tục tại Thép VinaSteel.
Tại sao quy trình mạ kẽm nhúng nóng lại quan trọng? Lợi ích không thể bỏ qua
Trong ngành xây dựng và kết cấu cơ khí hiện đại, hiện tượng gỉ sét và ăn mòn kim loại gây thiệt hại hàng tỷ USD mỗi năm. Việc áp dụng công nghệ mạ kẽm nhúng nóng không chỉ là giải pháp kỹ thuật tối ưu mà còn đem lại giá trị kinh tế lâu dài cho các nhà thầu và chủ đầu tư.
1. Độ bền vượt trội và tuổi thọ kéo dài
Lớp mạ kẽm nhúng nóng có khả năng chống chịu cực kỳ ấn tượng. Theo nghiên cứu thực tế tại các vùng khí hậu nông thôn, lớp mạ kẽm có thể bảo vệ kết cấu thép trên 50 năm không cần bảo trì. Tại các khu vực đô thị ven biển hoặc vùng công nghiệp khắc nghiệt có nồng độ muối và axit cao, tuổi thọ lớp mạ vẫn đạt từ 20 đến 25 năm.
2. Bảo vệ toàn diện cả trong lẫn ngoài
Khác với phương pháp sơn phủ hay phun kim loại chỉ bám dính trên các bề mặt bên ngoài có thể tiếp xúc, mạ kẽm nhúng nóng cho phép dòng kẽm nóng chảy len lỏi vào từng góc ngách, lỗ rỗng, khe hở và toàn bộ bề mặt bên trong của ống thép, thép hộp hay các kết cấu phức tạp. Điều này loại bỏ hoàn toàn các “điểm mù” ăn mòn từ bên trong.
3. Khả năng chịu lực va đập cơ học cực cao
Cấu trúc hợp kim sắt – kẽm tạo ra một lớp phủ có độ cứng cơ học thậm chí còn cao hơn cả thép nền. Tác động này giúp sản phẩm thép mạ kẽm nhúng nóng chịu được va đập, ma sát trong quá trình vận chuyển, cẩu kéo và lắp dựng tại công trường mà không lo bị bong tróc như các loại sơn phủ truyền thống.
4. Hiệu quả kinh tế và tối ưu chi phí vòng đời (LCC)
Mặc dù chi phí đầu tư ban đầu của mạ kẽm nhúng nóng có thể nhỉnh hơn sơn chống gỉ thông thường, nhưng chi phí vòng đời sản phẩm (Life Cycle Cost) lại thấp hơn rất nhiều. Việc không tốn chi phí bảo trì, sơn lại định kỳ hay thay thế kết cấu hỏng hóc giúp doanh nghiệp tiết kiệm đến 60% tổng ngân sách quản lý công trình trong thời gian dài.

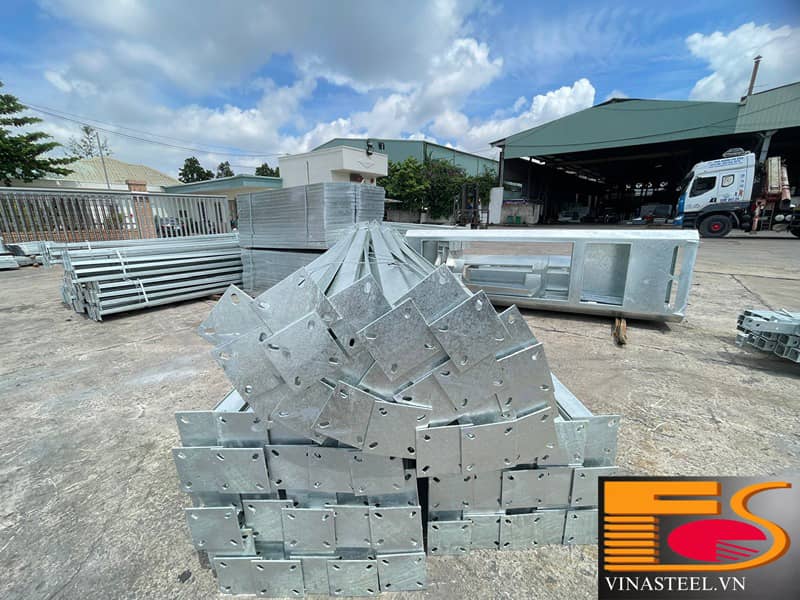

Lớp mạ kẽm nhúng nóng mang lại độ bền cơ học và chống ăn mòn tuyệt vời cho thép
Bạn có thể tra cứu chi tiết thông số tiêu chuẩn qua Tài liệu kỹ thuật mạ kẽm nhúng nóng sắt thép để nắm rõ các yêu cầu về độ dày lớp mạ chuẩn quốc tế.
Phân tích chi tiết quy trình mạ kẽm nhúng nóng tiêu chuẩn
Một quy trình mạ kẽm nhúng nóng tiêu chuẩn quốc tế (như ASTM A123 / ISO 1461) đòi hỏi sự kiểm soát nghiêm ngặt về nhiệt độ, thời gian và nồng độ hóa chất tại từng công đoạn. Bất kỳ sai lệch nào cũng có thể làm giảm độ bám dính và tính thẩm mỹ của lớp mạ.
| Bước Kỹ Thuật | Hóa Chất / Dung Dịch Sử Dụng | Thông Số Kiểm Soát Kỹ Thuật | Tác Động Kỹ Thuật Đến Bề Mặt |
|---|---|---|---|
| 1. Tẩy dầu mỡ | Dung dịch kiềm Degreasing (pH 12 – 14) | Nhiệt độ 60°C – 70°C, thời gian 10 – 20 phút | Loại bỏ hoàn toàn dầu mỡ gia công, chất bôi trơn và bụi bẩn bám dính. |
| 2. Tẩy gỉ axit | Dung dịch Axit Clohydric (HCl 10% – 15%) | Nhiệt độ môi trường, thời gian 20 – 60 phút | Hòa tan vảy cán nóng, gỉ sét và oxy hóa bề mặt kim loại gốc. |
| 3. Rửa nước sạch | Nước tràn tự nhiên trung tính (pH 6.5 – 7.5) | Thay nước liên tục, rửa qua 2 bể kế tiếp | Làm sạch hết dung dịch axit và cặn bẩn bám theo từ bể tẩy gỉ. |
| 4. Nhúng hoạt hóa | Kẽm Clorua & Amoni Clorua (ZnCl2.2NH4Cl) | Nhiệt độ 60°C – 80°C, nồng độ 280 – 350 g/L | Ngăn ngừa tái oxy hóa, tăng cường khả năng dính bám kẽm nóng chảy. |
| 5. Sấy khô | Khí nóng tuần hoàn từ bể mạ | Nhiệt độ 100°C – 120°C, thời gian 5 – 10 phút | Làm khô hoàn toàn hơi nước để tránh hiện tượng bắn kẽm gây nguy hiểm. |
| 6. Nhúng kẽm nóng | Kẽm nguyên chất (độ tinh khiết ≥ 99.95%) | Nhiệt độ 445°C – 460°C, thời gian nhúng 3 – 8 phút | Xảy ra phản ứng nhiệt hóa giữa Fe và Zn hình thành các lớp hợp kim. |
| 7. Làm nguội & thụ động | Dung dịch Chromate hoặc nước sạch | Nhiệt độ nước làm nguội, thời gian 1 – 3 phút | Định hình cấu trúc kẽm, tạo màng thụ động hóa chống gỉ trắng ban đầu. |
Để hệ thống vận hành ổn định, nhà máy sản xuất cần đầu tư đồng bộ. Khám phá Dây chuyền mạ kẽm nhúng nóng hiện đại bậc nhất hiện nay đang được áp dụng tại xưởng gia công của Thép VinaSteel.
Kiểm tra bề mặt kết cấu thép nghiêm ngặt tại xưởng mạ
Cung Cấp Sắt Thép & Gia Công Mạ Kẽm Trọn Gói
Thép VinaSteel chuyên phân phối các dòng thép hình I, U, V, H, thép ống, thép hộp và nhận gia công mạ kẽm nhúng nóng theo yêu cầu kích thước công trình. Cam kết đầy đủ chứng chỉ CO/CQ, giao hàng tận nơi bằng xe cẩu chuyên dụng.
Hướng dẫn quy trình mạ kẽm nhúng nóng từng bước cho công trình
Để thu được sản phẩm mạ kẽm nhúng nóng đạt độ thẩm mỹ cao, không bị xỉ kẽm, bọt khí hay biến dạng kết cấu, kỹ sư vận hành tại xưởng phải tuân thủ nghiêm ngặt quy trình chuẩn SOP 6 bước sau:
Bước 1: Tẩy sạch dầu mỡ và tạp chất cơ học
Kiểm tra bề mặt sắt thép đầu vào. Ngâm chi tiết vào bể dung dịch kiềm Degreasing ở nhiệt độ 65°C trong thời gian 15 phút. Mục đích là phân hủy toàn bộ các vết dầu mỡ chống gỉ, chất bôi trơn từ quá trình cán hoặc gia công cơ khí. Sau khi vớt ra, tiến hành xịt rửa bằng nước áp lực cao.
Bước 2: Tẩy gỉ sét hóa học bằng bể axit HCl
Đưa sản phẩm vào bể tẩy gỉ chứa dung dịch Axit Clohydric (HCl) nồng độ 12%. Kiểm tra thời gian ngâm tùy theo mức độ gỉ sét thực tế (khoảng 30-45 phút). Axit sẽ phản ứng với Fe2O3 và FeO trên bề mặt thép tạo thành dung dịch muối FeCl2. Sau khi vớt khỏi bể axit, nhúng sản phẩm qua 2 bể nước rửa tuần hoàn để loại bỏ hoàn toàn axit dư thừa.

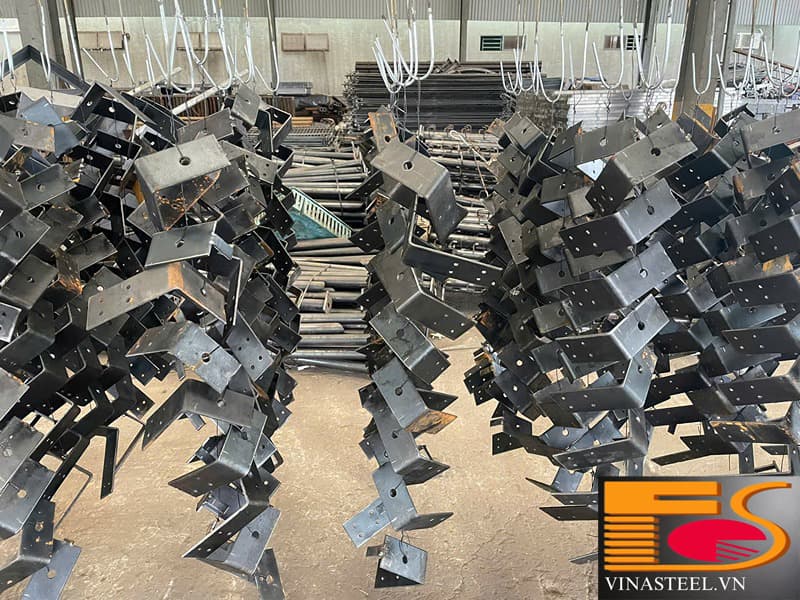

Công đoạn xử lý bề mặt kỹ lưỡng trước khi nhúng bể kẽm nóng chảy
Bước 3: Tráng chất trợ dung Fluxing (Hoạt hóa bề mặt)
Nhúng sản phẩm thép vào bể dung dịch trợ dung ZnCl2.2NH4Cl ở nhiệt độ 70°C trong khoảng 2-3 phút. Lớp dung dịch trợ dung này có vai trò làm sạch các vết oxy hóa vi mô cuối cùng, đồng thời tạo ra một màng bảo vệ mỏng giúp ngăn ngừa hiện tượng tái oxy hóa khi sản phẩm di chuyển trong không khí tới bể mạ.
Bước 4: Sấy khô tiền xử lý
Chuyển sản phẩm vào buồng sấy nhiệt độ từ 100°C đến 120°C. Việc sấy khô hoàn toàn hơi nước đọng trên bề mặt là nguyên tắc an toàn bắt buộc. Nếu còn dư nước, khi nhúng vào bể kẽm 450°C sẽ gây hiện tượng bốc hơi tức thì, bắn kẽm nóng chảy ra xung quanh gây nguy hiểm và tạo bọt khí bọc trong lớp mạ.
Bước 5: Nhúng mạ kẽm nóng chảy (Galvanizing)
Từ từ hạ sản phẩm vào bể kẽm nóng chảy (đã kiểm soát nhiệt độ ổn định ở 450°C) với góc nghiêng phù hợp từ 30° đến 45° để khí bên trong thoát ra hết. Ngâm trong bể khoảng 3-6 phút cho đến khi phản ứng tạo hợp kim Fe-Zn hoàn tất (không còn hiện tượng nổi bọt khí kẽm). Sau đó, tiến hành gạt bỏ xỉ kẽm trên bề mặt bể và kéo sản phẩm lên với tốc độ đều đặn 1.5 m/phút.
Bước 6: Làm nguội, thụ động hóa và kiểm tra chất lượng
Ngay sau khi nhúng kẽm, nhúng sản phẩm vào bể nước thụ động chứa dung dịch Chromate nhẹ để làm nguội nhanh và tạo màng bảo vệ bề mặt sáng bóng, chống hiện tượng “gỉ trắng” (white rust) khi lưu kho. Cuối cùng, sử dụng máy đo độ dày lớp mạ bằng từ tính để đo kiểm tra dung sai (đạt tiêu chuẩn 65 µm – 100 µm tùy độ dày thép).
Nhiều người dùng thường nhầm lẫn giữa hai công nghệ mạ kẽm phổ biến. Tham khảo ngay bài viết so sánh chi tiết giữa mạ kẽm nhúng nóng và mạ kẽm điện phân để chọn đúng phương pháp cho dự án của bạn.
Ứng dụng của quy trình mạ kẽm nhúng nóng trong đời sống & công nghiệp
Nhờ khả năng chống ăn mòn tuyệt vời, sản phẩm sắt thép mạ kẽm nhúng nóng hiện diện rộng rãi trong mọi lĩnh vực hạ tầng kỹ thuật:
- Ngành Công Nghiệp Năng Lượng & Điện Lực: Sử dụng chế tạo cột điện cao thế, tháp truyền tải điện, khung đỡ tấm pin năng lượng mặt trời, hệ thống xà sứ, giá đỡ trạm biến áp.
- Ngành Giao Thông Vận Tải: Làm lan can phòng hộ đường bộ, cột đèn chiếu sáng công cộng, biển báo giao thông, dải phân cách cơ động, kết cấu cầu thép.
- Ngành Xây Dựng & Kết Cấu Thép: Làm giàn giáo xây dựng, khung kèo nhà xưởng, xà gồ C/Z mạ kẽm, cọc cừ Larsen, hệ giằng mái, lan can cầu thang ngoài trời.
- Ngành Cảng Biển & Hạ Tầng Hải Đảo: Bồn chứa hóa chất, đường ống dẫn dầu khí, cọc ống thép đóng cảng biển, bến tàu nơi chịu tác động liên tục của nước mặn.

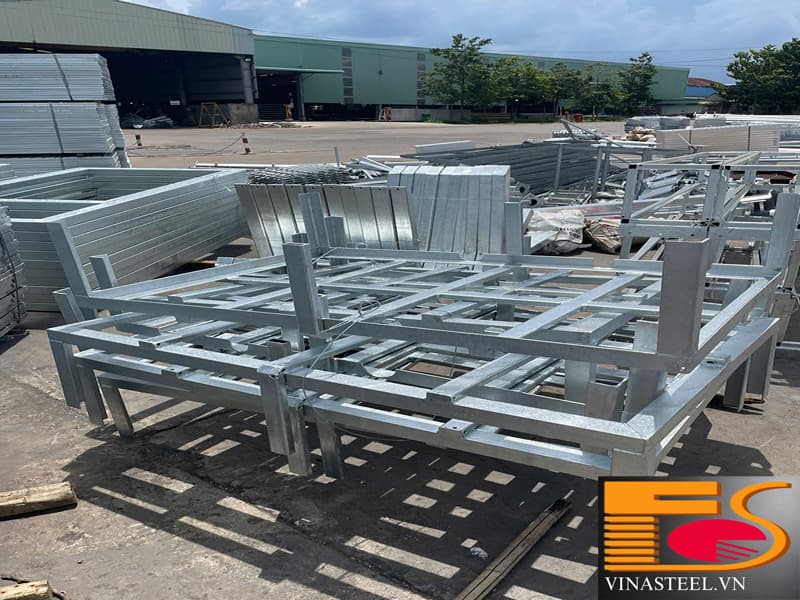

Ứng dụng mạ kẽm nhúng nóng rộng rãi trong các công trình hạ tầng và giao thông
Những sai lầm cần tránh khi mạ kẽm nhúng nóng? Lời khuyên từ chuyên gia Thép VinaSteel
Thực tế gia công cho thấy, nếu không nắm vững đặc tính kỹ thuật, sản phẩm mạ kẽm có thể xuất hiện các khuyết tật hư hỏng. Đội ngũ kỹ sư tại Thép VinaSteel tổng hợp những lỗi phổ biến và giải pháp khắc phục triệt để:
- Không bố trí lỗ thoát khí và thoát kẽm: Đối với các cấu kiện dạng hộp kín, nếu không khoan lỗ thoát khí, áp suất bên trong khi nhúng bể 450°C sẽ tăng đột ngột gây nổ kết cấu. Giải pháp: Bắt buộc khoan lỗ thoát khí tại các góc đối chéo trước khi đưa vào bể mạ.
- Tẩy dầu mỡ không sạch: Vết sơn cũ, xỉ hàn hoặc vệt mỡ bôi trơn chưa được xử lý hết sẽ khiến kẽm không thể bám dính vào thép. Giải pháp: Phun cát làm sạch lớp sơn cũ hoặc xỉ hàn trước khi đưa vào dây chuyền hóa chất.
- Nhiệt độ bể kẽm không chuẩn: Nhiệt độ quá cao (>460°C) sẽ làm lớp hợp kim Fe-Zn phát triển quá nhanh gây giòn, còn nhiệt độ quá thấp làm lớp mạ bị dày cục bộ và gồ gề. Giải pháp: Sử dụng hệ thống cảm biến nhiệt tự động duy trì chuẩn 450°C ± 2°C.

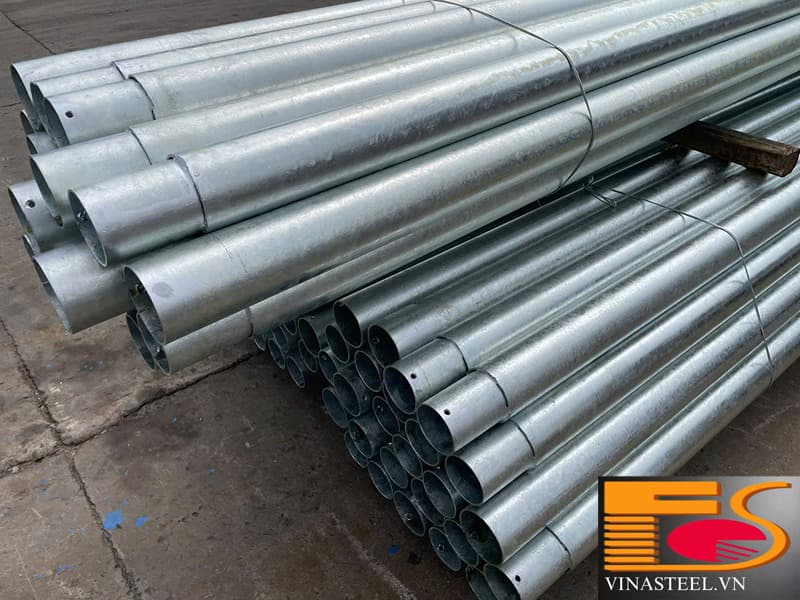

Thành phẩm sắt thép sau mạ kẽm đạt độ mịn, độ bền và tính thẩm mỹ cao
Để chủ động nhận biết và phòng tránh sự cố, quý khách có thể đọc thêm tài liệu về Các lỗi thường gặp khi mạ kẽm nhúng nóng sắt thép.
Câu hỏi thường gặp về mạ kẽm nhúng nóng (FAQs)
1. Mạ kẽm nhúng nóng bảo vệ sắt thép được bao nhiêu năm?
Trong điều kiện môi trường tự nhiên thông thường, lớp mạ kẽm nhúng nóng có thể bảo vệ sắt thép từ 40 đến 50 năm không cần bảo trì. Trong môi trường biển mặn hoặc công nghiệp hóa chất, độ bền đạt khoảng 20 đến 25 năm.
2. Độ dày chuẩn của lớp mạ kẽm nhúng nóng là bao nhiêu?
Theo tiêu chuẩn ASTM A123, độ dày lớp mạ phụ thuộc vào độ dày thanh thép. Thông thường, thép có độ dày từ 3mm đến 6mm sẽ có độ dày lớp mạ kẽm trung bình từ 65 µm đến 85 µm (tương đương 450-600 g/m²).
3. Mạ kẽm nhúng nóng có sơn lên bề mặt được không?
Hoàn toàn được. Hệ thống kết hợp mạ kẽm và sơn phủ (Duplex System) sẽ tăng gấp 1.5 – 2.5 lần tuổi thọ bảo vệ kết cấu. Tuy nhiên, cần xử lý bề mặt kẽm bằng cách tạo nhám hoặc dùng sơn lót chuyên dụng cho kẽm.
4. Giá gia công mạ kẽm nhúng nóng tính theo kg hay theo mét?
Thông thường, giá gia công mạ kẽm nhúng nóng được tính theo trọng lượng cân thực tế của sản phẩm (VNĐ/kg). Đối với các chi tiết nhỏ hoặc tấm lưới đặc thù, giá có thể được tính theo bộ hoặc diện tích m2.

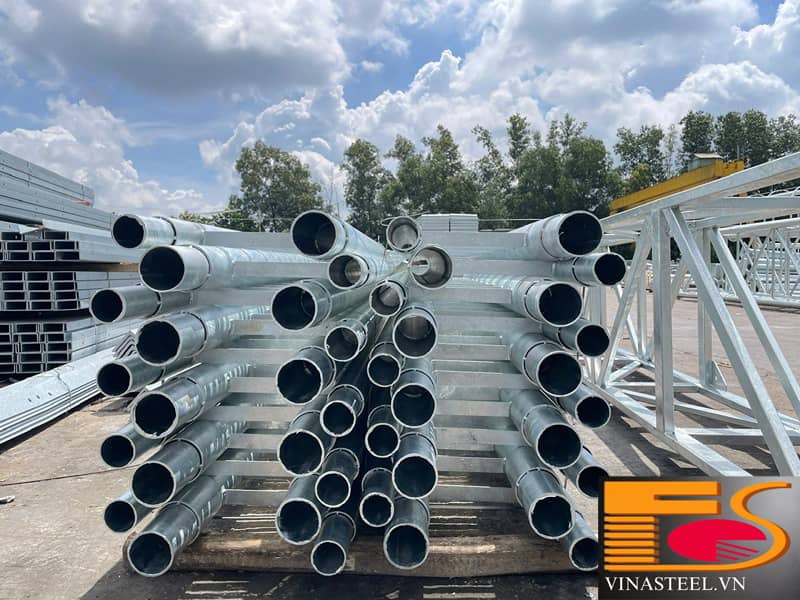

Xưởng dịch vụ mạ kẽm nhúng nóng công suất lớn của Thép VinaSteel
Xưởng Mạ Kẽm Nhúng Nóng Uy Tín Giá Tốt TP.HCM
Quý khách hàng đang tìm kiếm Địa chỉ mạ kẽm nhúng nóng uy tín tại HCM? Thép VinaSteel sẵn sàng phục vụ với năng lực gia công hàng trăm tấn thép mỗi ngày, đảm bảo tiến độ khắt khe nhất.
Nâng tầm dự án với giải pháp mạ kẽm nhúng nóng từ Thép VinaSteel
Với hơn 10 năm kinh nghiệm trong ngành cung cấp sắt thép và gia công cơ khí, chúng tôi tự hào là đối tác tin cậy của hàng nghìn nhà thầu trên toàn quốc. Đội ngũ kỹ thuật viên lành nghề, dây chuyền mạ kẽm hiện đại đạt chuẩn ASTM A123 cùng dịch vụ giao hàng nhanh bằng xe cẩu tận công trình cam kết mang lại sự hài lòng tuyệt đối cho quý khách.
Nhà máy mạ kẽm Thép VinaSteel – Đối tác tin cậy cho mọi dự án kết cấu thép
Hãy liên hệ ngay hôm nay để nhận báo giá gia công mạ kẽm nhúng nóng tốt nhất thị trường!
Hotline: 0966.38.79.53 Mr Sinh – 09.1399.1377 Ms Thư
Lưu ý: Nội dung trong bài viết mang tính chất tham khảo kỹ thuật và được tổng hợp từ kinh nghiệm thực tế của đội ngũ kỹ sư Thép VinaSteel. Để nhận được tư vấn bóc tách khối lượng và dự toán chính xác cho công trình cụ thể, vui lòng liên hệ trực tiếp với chúng tôi.
