Kiểm tra thép mạ kẽm nhúng nóng là công tác kỹ thuật bắt buộc giúp đánh giá chính xác độ bền, khả năng chống ăn mòn và tuổi thọ của vật liệu trước khi đưa vào thi công. Đội ngũ kỹ sư giàu kinh nghiệm tại Thép VinaSteel cam kết cung cấp sản phẩm đạt chuẩn chất lượng cùng giải pháp gia công tối ưu nhất cho mọi dự án.
Lớp mạ kẽm phủ đều, đạt tiêu chuẩn ASTM A123 / ISO 1461
Gia Công Mạ Kẽm Nhúng Nóng & Xi Mạ Kẽm Điện Phân Chiết Khấu Cao
Thép VinaSteel cung cấp dịch vụ gia công mạ kẽm nhúng nóng sắt thép kết cấu, thép ống, thép hộp, thép hình chất lượng cao. Đảm bảo đầy đủ chứng chỉ CO/CQ, nghiệm thu độ dày và bề mặt theo yêu cầu kỹ thuật khắt khe của công trình.
Kiểm tra thép mạ kẽm nhúng nóng là gì? Tổng quan và những khái niệm cốt lõi
Kiểm tra thép mạ kẽm nhúng nóng là chuỗi thao tác đo lường, thí nghiệm và đánh giá thực tế nhằm xác định lớp bảo vệ kẽm trên bề mặt kim loại nền có đáp ứng đúng tiêu chuẩn kỹ thuật thiết kế hay không.
Quá trình này bao gồm việc thử nghiệm ngoại quan, thử cơ lý hóa, đo chiều dày lớp phủ và đối chiếu các thông số với bộ tiêu chuẩn quốc tế hoặc tiêu chuẩn Việt Nam hiện hành.
Trong kỹ thuật kết cấu thép, lớp bảo vệ hình thành do sự phản ứng hóa học giữa nguyên tố sắt và kẽm nóng chảy ở nhiệt độ khoảng 450°C. Do đó, kiểm tra chất lượng không chỉ đánh giá vẻ ngoài mà còn kiểm soát liên kết hợp kim sinh ra trong quy trình này.
- Lớp mạ hợp kim Fe-Zn: Chuỗi các lớp hợp kim kẽm-sắt có độ cứng cao giúp chống va đập cơ học.
- Chiều dày lớp mạ (Coating Thickness): Khoảng cách từ bề mặt ngoài cùng của lớp kẽm đến bề mặt thép nền, tính bằng micromet (μm).
- Trọng lượng lớp mạ (Coating Weight): Khối lượng nguyên tố kẽm bám trên một đơn vị diện tích bề mặt, tính bằng g/m².
- Độ bám dính (Adhesion): Khả năng liên kết chặt chẽ giữa hợp kim kẽm và kết cấu thép, chống tróc vảy khi uốn gập hoặc va chạm.
Tại sao kiểm tra chất lượng thép mạ kẽm nhúng nóng lại quan trọng? Lợi ích không thể bỏ qua
Thực hiện kiểm tra chất lượng thép mạ kẽm nhúng nóng trước khi đưa vào lắp dựng giúp chủ đầu tư và nhà thầu ngăn ngừa nguy cơ ăn mòn sớm, bảo vệ tối đa nguồn vốn đầu tư dự án.
Lớp mạ kém chất lượng hoặc không đủ độ dày sẽ khiến không khí ẩm, hóa chất và hơi muối biển nhanh chóng xâm nhập, dẫn đến hiện tượng gỉ sét phá hủy từ bên trong kết cấu.
1. Bảo đảm khả năng chống ăn mòn vượt trội trong môi trường khắc nghiệt
Chất lượng quy trình mạ kẽm nhúng nóng quyết định độ bền của công trình ngoài trời. Kiểm tra đúng tiêu chuẩn đảm bảo lớp mạ đạt độ dày tối thiểu, bảo vệ thép nền khỏi phản ứng oxy hóa trong thời gian 20 đến 50 năm.
2. Tiết kiệm chi phí bảo trì và sửa chữa kết cấu công trình
Kiểm tra ngay từ khâu nghiệm thu đầu vào giúp phát hiện kịp thời các sản phẩm bị lỗi mạ, từ đó loại bỏ nguy cơ tốn kém chi phí sơn sửa hay thay thế cấu kiện thép hỏng hóc sau vài năm vận hành.
3. Đáp ứng đầy đủ hồ sơ pháp lý và tiêu chuẩn kỹ thuật dự án
Các dự án công nghiệp, hạ tầng giao thông và nhà xưởng đòi hỏi khắt khe về hồ sơ chất lượng. Biên bản kiểm định lớp mạ là căn cứ pháp lý quan trọng phục vụ công tác nghiệm thu bàn giao hạng mục.
Cung Cấp Thép Hình, Thép Ống, Thép Tấm Mạ Kẽm Nhúng Nóng Giá Tốt
Thép VinaSteel chuyên phân phối các dòng thép hình I, U, V, H, thép ống, thép hộp mạ kẽm nhúng nóng theo tiêu chuẩn JIS, ASTM. Cam kết dung sai chuẩn barem nhà máy, hỗ trợ giao hàng tận chân công trình.
Phân tích chi tiết các phương pháp kiểm tra thép mạ kẽm nhúng nóng đạt chuẩn
Để đánh giá toàn diện chất lượng bề mặt và đặc tính kỹ thuật của lớp phủ kẽm, các kỹ sư tiến hành kết hợp các phương pháp kiểm tra từ đơn giản đến chuyên sâu trong phòng thí nghiệm.
Kiểm tra ngoại quan bề mặt bằng mắt thường
Thao tác đầu tiên là quan sát trực tiếp toàn bộ bề mặt kết cấu thép. Lớp mạ chuẩn phải phủ kín đồng đều, có màu xám bạc ánh kim hoặc hoa kẽm đặc trưng, không xuất hiện các vùng thép nền bị lộ.

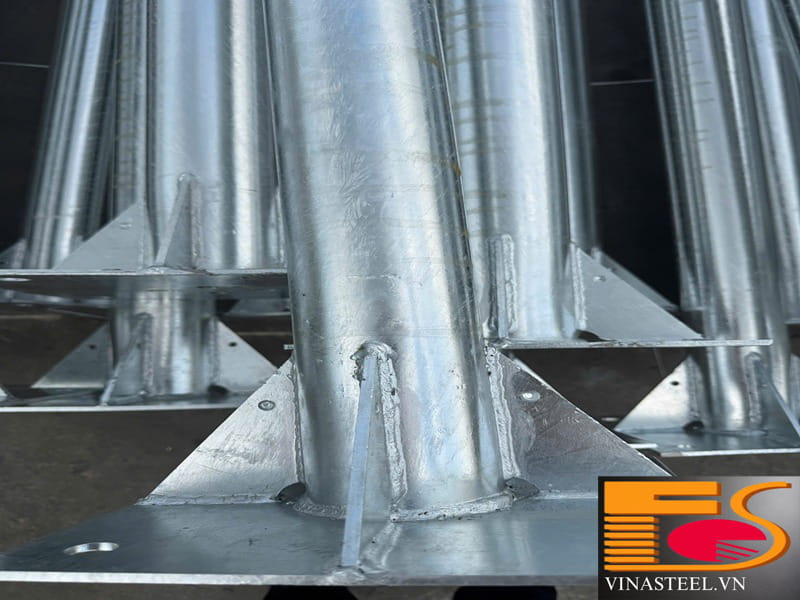

Hình 1: Kiểm tra bằng mắt thường bề mặt lớp mạ kẽm nhúng nóng đạt chuẩn
Loại bỏ ngay các sản phẩm bị phồng rộp, nứt chân chim, bám xỉ kẽm quá dày cục bộ hoặc chảy kẽm đọng giọt lớn làm cản trở quá trình lắp ghép cơ khí.
Kiểm tra độ bám dính của lớp mạ kẽm
Độ bám dính phản ánh chất lượng xử lý bề mặt trước khi nhúng kẽm. Thao tác thử nghiệm cơ học bằng cách dùng búa kiểm tra (đập nhẹ) hoặc dùng dao gạt cạo tại góc khuất để kiểm tra mức độ liên kết.

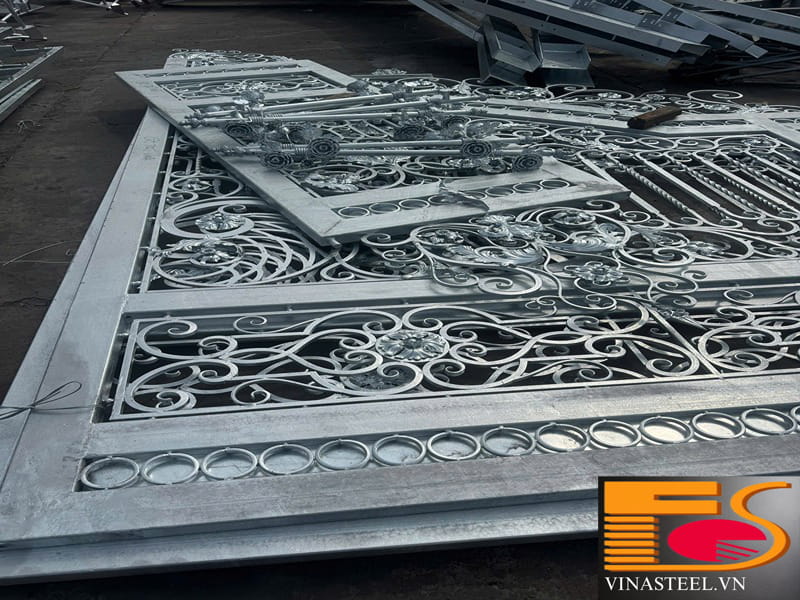

Hình 2: Thử nghiệm đánh giá độ bám dính của lớp mạ kẽm trên nền thép
Lớp kẽm đạt chất lượng sẽ chịu được va đập thông thường mà không bị bung tróc từng mảng lớn hoặc bong vảy theo viền nứt.
Đo chiều dày lớp mạ kẽm bằng thiết bị chuyên dụng
Chiều dày lớp mạ là chỉ số quan trọng nhất định hình khả năng bảo vệ của kim loại. Phương pháp sử dụng máy đo từ tính không phá hủy mang lại kết quả nhanh chóng và độ chính xác cao.

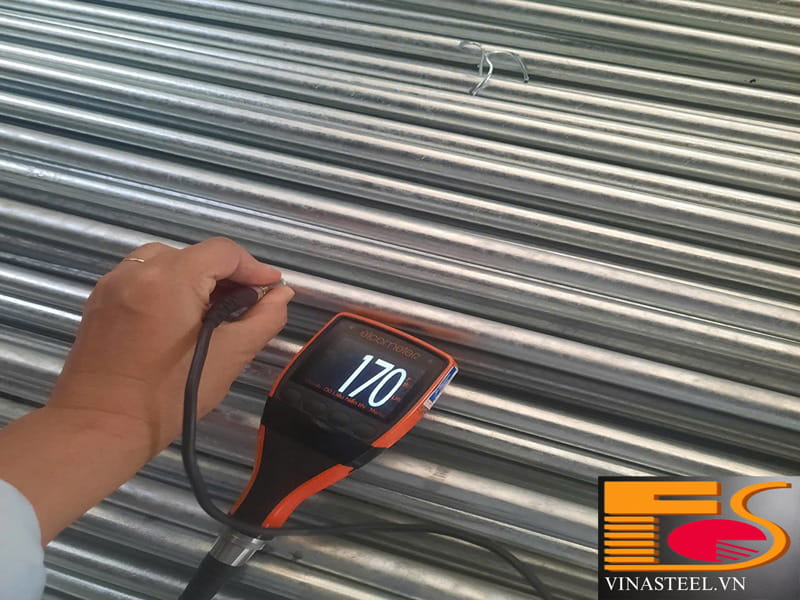

Hình 3: Thực hiện đo chiều dày lớp mạ kẽm bằng máy đo từ tính chuyên dụng
Thực hiện đo ngẫu nhiên tại ít nhất 5 vị trí khác nhau trên mỗi cấu kiện. Kết quả trung bình phải đáp ứng hoặc vượt ngưỡng quy định tối thiểu của tiêu chuẩn ASTM A123 hoặc ISO 1461.
Kiểm tra trọng lượng lớp kẽm phủ trên bề mặt
Trọng lượng kẽm phủ được xác định thông qua phương pháp hòa tan hóa học lớp mạ hoặc tính toán từ chênh lệch khối lượng của thép trước và sau khi nhúng kẽm.

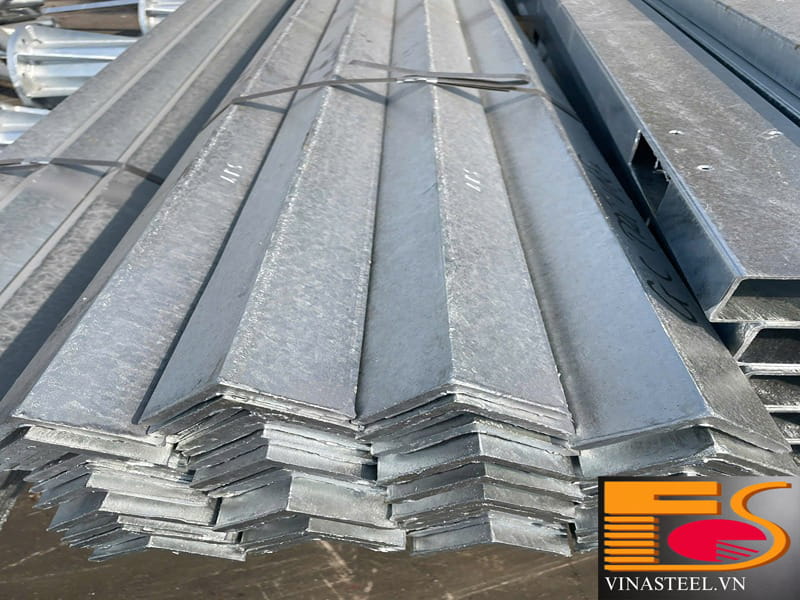

Hình 4: Kiểm tra và cân trọng lượng lớp kẽm bám trên bề mặt kết cấu thép
Thép mạ chất lượng đạt chuẩn có trọng lượng kẽm trung bình khoảng 600 g/m² đến 900 g/m² tùy theo độ dày kết cấu thép nền.
Kiểm tra khả năng chống ăn mòn bằng thử nghiệm phun muối
Thử nghiệm phun muối (Salt Spray Test) thực hiện trong phòng thí nghiệm bằng cách đặt mẫu thép vào buồng phun mù muối dung dịch NaCl 5% ở nhiệt độ 35°C.
Hình 5: Mẫu thép mạ kẽm được đưa vào buồng thử nghiệm khả năng chống ăn mòn gia tốc
Phương pháp gia tốc ăn mòn này giúp dự đoán chính xác số năm bảo vệ của lớp kẽm khi đưa vào hoạt động tại khu vực ven biển hoặc khu công nghiệp hóa chất.
Kiểm tra hồ sơ kỹ thuật và tiêu chuẩn nghiệm thu
Bên cạnh kiểm tra thực địa, việc đối chiếu chứng chỉ xuất xưởng, nhật ký mạ kẽm và biên bản nghiệm thu vật liệu giúp đảm bảo tính minh bạch của nguồn hàng.
Hình 6: Đối chiếu chứng nhận CO/CQ và tiêu chuẩn kỹ thuật mạ kẽm nhúng nóng
Sản phẩm đủ điều kiện phải kèm theo chứng chỉ Mill Test Certificate (MTC) từ nhà sản xuất uy tín thể hiện rõ tiêu chuẩn áp dụng.
| Phương Pháp Kiểm Tra | Dụng Cụ / Thiết Bị | Tiêu Chuẩn Đánh Giá | Mục Đích Thực Hiện |
|---|---|---|---|
| Quan sát ngoại quan | Kính phóng đại, mắt thường | Mịn, phủ đều, không loang lổ, không bong tróc | Loại bỏ khuyết tật thẩm mỹ và lỗi kỹ thuật thô |
| Đo chiều dày lớp mạ | Máy đo từ tính Positector / Elcometer | TCVN 5408 / ASTM A123 (≥ 65 – 85 μm) | Xác định tuổi thọ và độ bền bảo vệ kim loại |
| Thử độ bám dính | Búa kiểm tra chuyên dụng, dao cạo | Không tróc vảy, không biến dạng mảng kẽm | Đánh giá chất lượng liên kết hợp kim Fe-Zn |
| Thử phun muối gia tốc | Buồng phun mù muối tự động | ASTM B117 / ISO 9227 (Không gỉ đỏ sau 240-500h) | Đo lường độ chịu đựng trong môi trường khắc nghiệt |
Hướng dẫn quy trình kiểm tra thép mạ kẽm nhúng nóng từng bước tại công trình
Để kết quả kiểm tra đạt độ tin cậy tối đa, cán bộ tư vấn giám sát và kỹ sư công trình cần thực hiện kiểm tra theo trình tự chuẩn SOP sau đây:
- Bước 1: Kiểm tra hồ sơ CO/CQ và thông số barem: Đối chiếu mã lô hàng, quy cách thép hình, thép ống với chứng từ xuất xưởng của đơn vị cung cấp.
- Bước 2: Phân loại và quan sát ngoại quan: Tiến hành kiểm tra 100% bề mặt lô thép nhận về công trình, đánh dấu các vị trí chảy kẽm giọt hoặc thiếu kẽm.
- Bước 3: Hiệu chuẩn máy đo chiều dày lớp phủ: Sử dụng miếng chuẩn (Shims) có độ dày xác định để căn chỉnh máy đo từ tính trước khi đo thực tế.
- Bước 4: Thực hiện đo chiều dày điểm: Đo tối thiểu 5 vị trí trên mỗi cấu kiện thép, bao gồm điểm đầu, điểm giữa và điểm cuối sản phẩm.
- Bước 5: Thử nghiệm cơ học mẫu đại diện: Trích xuất ngẫu nhiên mẫu thử để đánh giá độ bám dính bằng búa hoặc thực hiện uốn thử nghiệm nếu có yêu cầu.
- Bước 6: Lập biên bản nghiệm thu vật liệu: Ghi chép đầy đủ các chỉ số đo đạc vào biên bản nghiệm thu đầu vào để trình chủ đầu tư phê duyệt.
Những sai lầm cần tránh khi kiểm tra thép mạ kẽm nhúng nóng? Lời khuyên từ chuyên gia Thép VinaSteel
Trong quá trình kiểm định thực tế tại công trường, kỹ sư có thể mắc phải các sai sót làm ảnh hưởng đến tính khách quan của kết quả:
- Chỉ đo chiều dày tại 1 vị trí duy nhất: Lớp mạ kẽm nhúng nóng có thể không đều tuyệt đối tại góc cạnh. Cần đo nhiều điểm để lấy giá trị trung bình.
- Nhầm lẫn giữa mạ kẽm điện phân và mạ kẽm nhúng nóng: Mạ điện phân có bề mặt rất sáng bóng nhưng độ dày chỉ từ 15 – 25 μm, không đạt khả năng chống ăn mòn ngoài trời như mạ kẽm nhúng nóng (> 65 μm).
- Đánh giá sai hiện tượng hoa kẽm hoặc xẫm màu: Bề mặt kẽm chuyển màu xám tối sau một thời gian tiếp xúc không khí là phản ứng tự nhiên sinh ra lớp Cacbonat Kẽm bảo vệ, không phải lỗi gỉ sét.
- Không hiệu chuẩn máy đo trước khi kiểm tra: Sử dụng máy đo chưa cân chỉnh trên nền kim loại tương đương sẽ dẫn đến sai số nghiêm trọng.
Câu hỏi thường gặp về kiểm tra thép mạ kẽm nhúng nóng (FAQs)
1. Độ dày lớp mạ kẽm nhúng nóng đạt chuẩn tiêu chuẩn là bao nhiêu?
Theo tiêu chuẩn ASTM A123 và ISO 1461, độ dày lớp mạ kẽm nhúng nóng phụ thuộc vào độ dày của thép nền. Đối với thép nền dày từ 3mm đến 6mm, chiều dày lớp mạ trung bình tối thiểu phải đạt từ 70 μm đến 85 μm.
2. Bề mặt thép mạ kẽm bị xần xùi có được tính là đạt chất lượng không?
Bề mặt hơi sần hoặc xuất hiện hoa kẽm là đặc tính tự nhiên của quá trình hợp kim hóa giữa Fe và Zn. Miễn là lớp phủ liên tục, không tróc vảy và đạt chiều dày quy định thì sản phẩm vẫn đạt chuẩn chất lượng nghiệm thu.
3. Có thể dùng sơn phủ thêm lên bề mặt thép mạ kẽm nhúng nóng không?
Hoàn toàn có thể. Hệ thống sơn phủ đôi (Duplex System) kết hợp giữa mạ kẽm nhúng nóng và sơn phủ epoxy/polyurethane giúp tăng tuổi thọ bảo vệ kết cấu lên gấp 1.5 đến 2.5 lần so với sử dụng đơn lẻ.
Nâng tầm công trình với giải pháp gia công mạ kẽm nhúng nóng từ Thép VinaSteel
Việc kiểm tra thép mạ kẽm nhúng nóng đúng quy trình ngay từ đầu giúp tối ưu hóa chi phí vận hành và nâng cao tuổi thọ toàn bộ hạng mục công trình. Với nhiều năm kinh nghiệm trong ngành vật liệu xây dựng và gia công cơ khí, VinaSteel tự hào là đối tác tin cậy cung cấp sắt thép chính hãng, đầy đủ CO/CQ cùng dịch vụ mạ kẽm nhúng nóng chất lượng cao tại TP.HCM và các tỉnh Miền Nam.
Lưu ý: Nội dung trong bài viết mang tính chất tham khảo và được tổng hợp từ kinh nghiệm của đội ngũ kỹ sư Thép VinaSteel. Để nhận được tư vấn bóc tách khối lượng chuyên sâu cho công trình cụ thể, vui lòng liên hệ trực tiếp với chúng tôi qua Hotline: 0913 991 377.
