Thép Tấm Bản Mã V

Thép tấm bản mã V là chi tiết cơ khí quan trọng dùng để liên kết các cấu kiện vuông góc, làm bọ đỡ xà gồ hoặc gia cường các góc cạnh. Tại VinaSteel, chúng tôi không chỉ cung cấp thép, chúng tôi cung cấp giải pháp liên kết chính xác tuyệt đối, được gia công từ thép hình V đúc hoặc thép tấm chấn góc công nghệ cao.

Đơn giá thép tấm bản mã V cập nhật mới nhất

Là người làm nghề, tôi hiểu rằng chi phí vật tư phụ đôi khi bị xem nhẹ, nhưng khi cộng dồn lại, nó chiếm một tỷ trọng đáng kể. Giá của thép tấm bản mã V phụ thuộc vào 3 yếu tố: Kích thước cánh V, Độ dày và Quy cách gia công (chiều dài cắt, số lượng lỗ đột).

Dưới đây là bảng giá tham khảo cho các loại bản mã V (cắt từ thép V đúc) phổ biến nhất hiện nay.

Bảng giá tham khảo (Đơn vị: VNĐ/Cái):

Lưu ý: Giá trên chưa bao gồm VAT, chi phí mạ kẽm và vận chuyển. Giá sắt thép biến động theo thị trường LME. Để có giá chính xác cho dự án lớn, hãy liên hệ trực tiếp Hotline VinaSteel

Thép tấm bản mã V là gì?

Trong ngôn ngữ thi công thực tế, anh em thợ thường gọi sản phẩm này là “bọ sắt”, “ke góc”, hoặc “bản mã bắt xà gồ”.

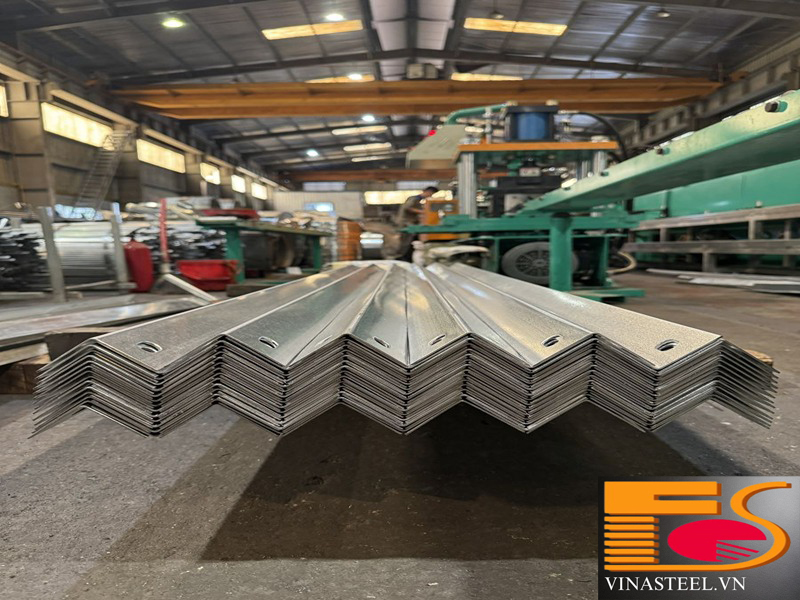

Thép tấm bản mã V là một đoạn thép có tiết diện hình chữ V (góc 90 độ), được gia công cắt ngắn từ cây thép V (thép góc) hoặc được chấn (gập) từ thép tấm phẳng. Trên thân của bản mã V thường được đột lỗ (tròn hoặc ovan) ở một hoặc cả hai cánh để bắt bu lông liên kết.

Tại sao nó quan trọng?
Khác với bản mã phẳng chỉ nối hai cấu kiện trên cùng một mặt phẳng hoặc hàn đầu cột, thép tấm bản mã V giải quyết bài toán liên kết vuông góc. Ví dụ điển hình nhất là liên kết giữa xà gồ (Z hoặc C) với cánh thượng của kèo thép (rafter). Nếu không có “con bọ” này, xà gồ sẽ không có điểm tựa để giữ ổn định trên mái.

Phân loại thép tấm bản mã V

Với kinh nghiệm giám sát hơn 500 tấn kết cấu thép, tôi khuyên bạn nên chọn loại bản mã V dựa trên môi trường làm việc của công trình để tối ưu tuổi thọ. Tại VinaSteel, chúng tôi chia làm 3 dòng chính:

Bản mã V thép đen

Đây là dạng thô, bề mặt còn lớp oxit sắt màu xanh đen đặc trưng.

• Ưu điểm: Giá thành rẻ nhất. Bề mặt nhám giúp bám sơn tốt.

• Ứng dụng: Dùng cho các công trình trong nhà, nhà xưởng khô ráo, hoặc các vị trí sẽ được sơn phủ hoàn thiện tại công trường.

Bản mã V mạ kẽm điện phân

Sản phẩm được phủ một lớp kẽm mỏng bằng công nghệ điện phân.

• Ưu điểm: Bề mặt sáng bóng, đẹp mắt.

• Nhược điểm: Khả năng chống rỉ trung bình.

• Ứng dụng: Hệ thống giá kệ siêu thị, nội thất, chi tiết máy nhẹ.

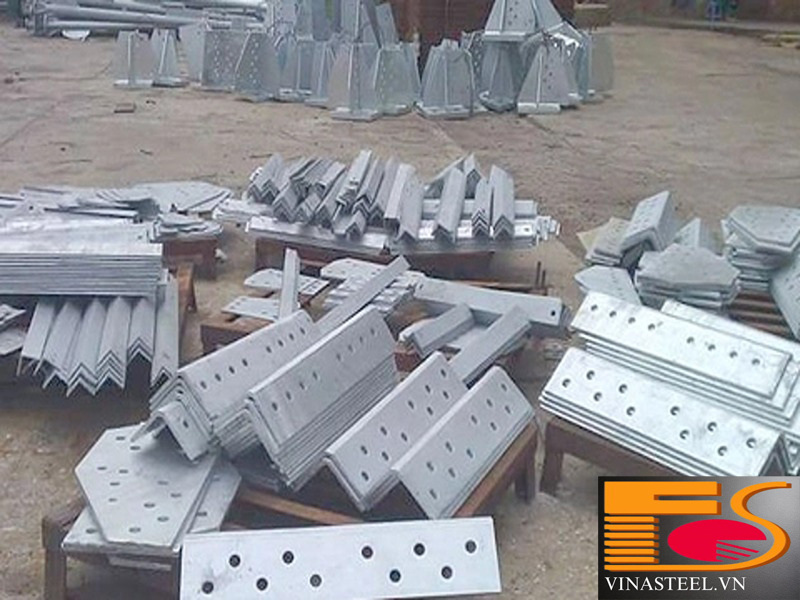

Bản mã V mạ kẽm nhúng nóng – Khuyên dùng

Đây là “vũ khí” chống lại sự ăn mòn của thời tiết. Bản mã V sau khi gia công xong (cắt, đột lỗ) sẽ được nhúng toàn bộ vào bể kẽm nóng chảy. Lớp kẽm dày bám chặt vào cả bên trong lỗ đột và các góc cạnh.

Tại sao tôi nhấn mạnh loại này? Vì bản mã V có hình dạng góc, nước mưa và bụi bẩn rất dễ đọng lại ở góc chữ V. Nếu chỉ sơn thường, vị trí này sẽ rỉ sét đầu tiên. Mạ kẽm nhúng nóng giải quyết triệt để vấn đề này.

Bạn đang phân vân về chi phí đầu tư cho giải pháp bảo vệ này? Hãy tham khảo ngay bài viết chi tiết: Giá mạ kẽm nhúng nóng sắt thép của VinaSteel để có cái nhìn tổng quan và dự toán chính xác nhất.

Đặc điểm và thông số kỹ thuật thép tấm bản mã V

Một sản phẩm thép tấm bản mã V đạt chuẩn tại VinaSteel phải đáp ứng các thông số khắt khe sau:

Chất liệu (Mác thép):

• • SS400 (Tiêu chuẩn JIS G3101 – Nhật Bản): Đây là mác thép thông dụng nhất cho bản mã V, có độ dẻo cao, dễ đột lỗ và chịu lực kéo tốt.

  • A36 (ASTM – Mỹ): Dùng cho các công trình yêu cầu cường độ cao hơn.

  • Q235 (GB – Trung Quốc): Mác thép phổ thông, giá rẻ, phù hợp công trình dân dụng.

Quy cách kích thước:

• • Kích thước cánh: V30, V40, V50, V63, V70, V75, V80, V100…

  • Độ dày (t): Từ 3mm đến 12mm. (Lưu ý: Nếu cắt từ thép V đúc, độ dày sẽ giảm dần từ gốc ra mép cánh theo tiêu chuẩn cán. Nếu chấn từ tấm, độ dày đều nhau).

  • Chiều dài (L): Cắt theo yêu cầu (50mm, 100mm, 200mm…).

  • Lỗ đột:

Lỗ tròn: Đường kính D10, D12, D14, D16, D18…

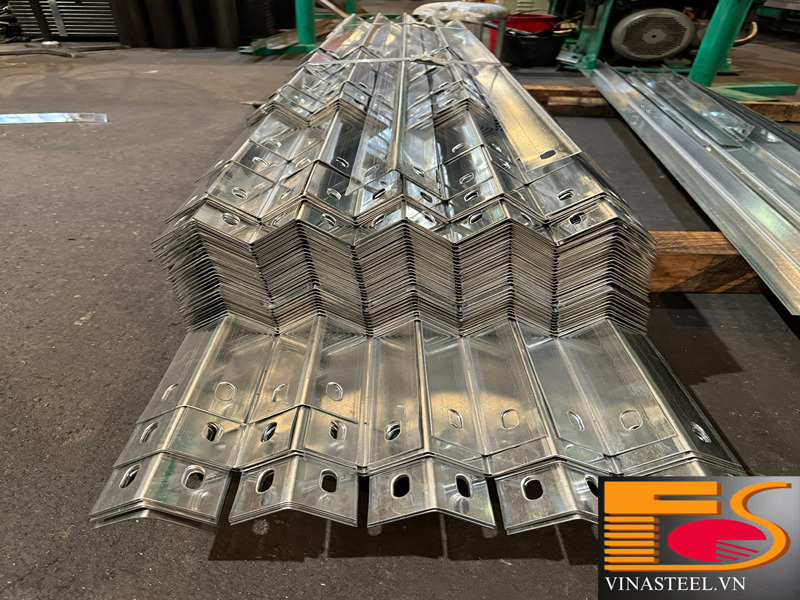

Lỗ Ovan (Elip): Giúp di dịch, điều chỉnh vị trí khi lắp đặt xà gồ (rất quan trọng để triệt tiêu sai số).

Yêu cầu kỹ thuật và giải pháp gia công tại VinaSteel

Nhiều người nghĩ “cục sắt bé xíu này thì cần gì kỹ thuật”. Đó là sai lầm lớn. Trong hơn 200 dự án tôi thực hiện, không ít lần phải thay toàn bộ bọ sắt vì lỗ đột lệch hoặc góc V bị biến dạng.

Tại VinaSteel, quy trình sản xuất thép tấm bản mã V tuân thủ nghiêm ngặt:

Góc uốn/đúc chuẩn 90 độ:

• • Nếu góc V không vuông (bị choãi ra hoặc khép vào), khi ốp vào cột hoặc dầm sẽ tạo ra khe hở. Khi xiết bu lông, bản mã sẽ bị cưỡng bức uốn, gây ứng suất thừa và làm yếu liên kết.

  • Giải pháp: Chúng tôi sử dụng máy nắn thẳng phôi V trước khi cắt hoặc máy chấn CNC góc chính xác cho loại gia công từ tấm.

Lỗ đột chính xác và không ba-via:

• • Lỗ bu lông phải trơn tru. Nếu có ba-via (gờ sắt thừa) ở mép lỗ, bu lông sẽ không bắt chặt được, hoặc làm xước lớp mạ kẽm của bu lông.

  • Giải pháp: Sử dụng máy đột thủy lực công suất lớn, khuôn đột sắc bén, đảm bảo lỗ “ngọt” và sạch.

Vị trí tâm lỗ (Back gauge):

• • Khoảng cách từ tâm lỗ đến mép bản mã phải chuẩn xác theo bản vẽ (thường gọi là gauge line). Sai số ở đây sẽ khiến thợ lắp dựng không thể xỏ bu lông qua xà gồ.

Ứng dụng và lợi ích của thép tấm bản mã V

Sản phẩm này hiện diện ở khắp mọi nơi trong đời sống và công nghiệp:

• Bọ đỡ xà gồ (Purlin Cleat): Đây là ứng dụng phổ biến nhất (chiếm 80%). Bản mã V ngắn (khoảng 100mm) được hàn vào kèo mái, sau đó xà gồ được bắt bu lông vào bản mã này. Nó giữ cho xà gồ không bị trượt và truyền tải trọng mái xuống khung.

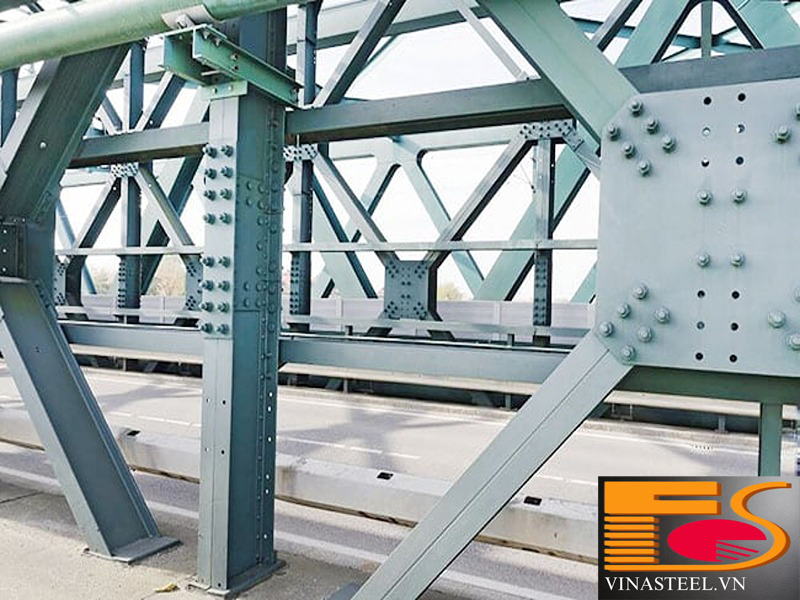

• Liên kết hệ giằng (Bracing): Dùng để nối các thanh giằng chéo vào cột hoặc dầm.

• Ke góc cửa, giá kệ: Dùng trong cơ khí dân dụng, làm kệ kho hàng, khung cửa sắt, bàn ghế.

• Giá đỡ ống (Pipe support): Trong các hệ thống cơ điện (M&E), bản mã V dùng làm giá đỡ cho đường ống nước, ống cứu hỏa chạy dọc tường.

Lợi ích cốt lõi:

• Thi công nhanh: Thay vì phải hàn đính tại công trường (nguy hiểm và tốn kém), sử dụng liên kết bu lông qua bản mã V giúp lắp dựng “thần tốc”.

• Dễ dàng căn chỉnh: Nhờ lỗ ovan, thợ có thể chỉnh xà gồ thẳng hàng dễ dàng.

Lưu ý khi sử dụng và bảo quản

Là chuyên gia, tôi có vài lời khuyên “xương máu” cho bạn khi sử dụng thép tấm bản mã V:

• Chọn đúng độ dày: Đừng tiết kiệm bằng cách chọn bản mã V quá mỏng. Bọ sắt đỡ xà gồ chịu lực trượt rất lớn. Nếu xà gồ dày 2mm, hãy chọn bọ dày ít nhất 4mm-5mm.

• Chú ý chiều hàn: Khi hàn bản mã V vào cấu kiện chính, chỉ nên hàn 2 cạnh dọc (theo phương chịu lực), hạn chế hàn đường ngang ở chân nếu không tính toán kỹ, vì có thể gây gia nhiệt cục bộ làm yếu cánh dầm.

• Bảo quản:

  • Thép đen rất dễ rỉ ở kẽ góc V. Hãy để nơi khô ráo, kê cao.

  • Khi vận chuyển, nên đóng bao tải hoặc buộc dây thép chắc chắn để tránh rơi vãi vì kích thước nhỏ.

Địa chỉ mua thép tấm bản mã V chất lượng, giá tốt

Tìm một xưởng cắt sắt thì dễ, nhưng tìm một đơn vị cung cấp thép tấm bản mã V đồng bộ, chuẩn xác cho dự án lớn thì không đơn giản.

Tại VinaSteel, chúng tôi tự hào là đối tác của các nhà thầu kết cấu thép hàng đầu nhờ:

• Nguồn phôi ổn định: Luôn có sẵn thép V các loại (V3, V4, V5, V63, V75…) từ các nhà máy uy tín (Hòa Phát, VinaOne, An Khánh).

• Máy móc hiện đại: Hệ thống máy cắt, đột liên hợp cho phép sản xuất hàng nghìn cái mỗi ngày với độ chính xác đồng nhất.

• Kiểm soát chất lượng (QC): Từng lô hàng đều được kiểm tra kích thước lỗ, độ vuông góc trước khi xuất xưởng.

• Dịch vụ trọn gói: Cung cấp cả bu lông đi kèm, mạ kẽm nhúng nóng theo yêu cầu, giao hàng tận chân công trình.

Hãy liên hệ ngay với chúng tôi để nhận tư vấn kỹ thuật chuyên sâu VinaSteel cam kết mang lại sự an tâm tuyệt đối cho hệ kết cấu của bạn

Ban Biên Tập: Thép VinaSteel
