Thép tấm bản mã chữ L là chi tiết cơ khí kết cấu quan trọng giúp liên kết góc vuông 90 độ, cố định xà gồ mái và tăng khả năng chịu lực cắt cho công trình. Được gia công bằng công nghệ cắt Laser Fiber và chấn gập CNC chính xác, sản phẩm từ Thép VinaSteel cam kết đạt chuẩn tiêu chuẩn JIS, ASTM với mức giá gia công cạnh tranh nhất thị trường.

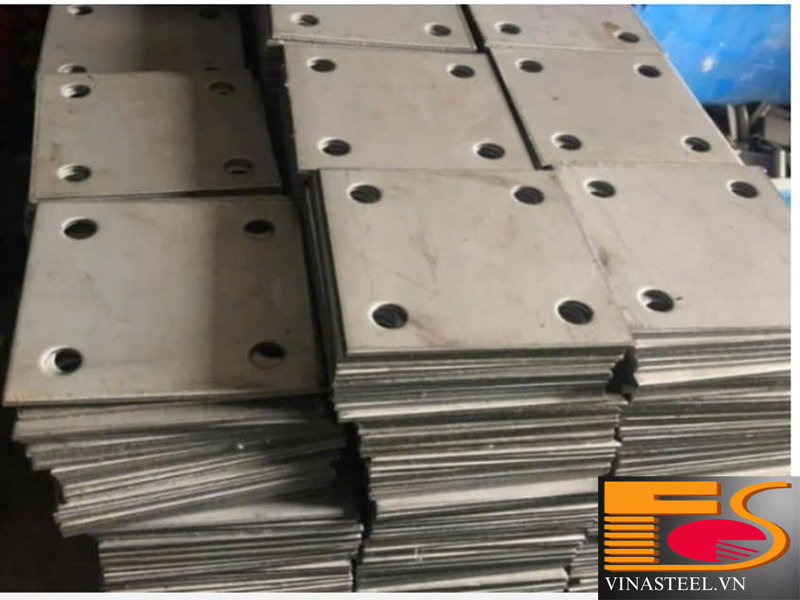

Bản mã chữ L cắt chấn CNC chuẩn quy cách tại Thép VinaSteel
Gia Công Bản Mã Chữ L Theo Yêu Cầu Dự Án
Thép VinaSteel nhận gia công cắt Laser, đột lỗ Ovan và chấn góc CNC thép tấm chữ L độ dày từ 2mm đến 20mm. Cam kết đủ ly, đúng barem, giao hàng nhanh tận chân công trình bằng xe cẩu chuyên dụng.
Đơn giá thép tấm bản mã chữ L mới nhất tại Thép VinaSteel
Chi phí gia công thép tấm bản mã chữ L không cố định như thép thanh xây dựng thông thường mà phụ thuộc vào ba yếu tố chính: trọng lượng phôi thép (độ dày ly), phương pháp gia công (cắt Laser phẳng hay chấn góc CNC) và quy cách đột lỗ kỹ thuật. Dưới đây là bảng báo giá gia công cập nhật mới nhất để quý khách hàng dễ dàng lập dự toán ngân sách:
| Quy cách (mm) | Độ dày (mm) | Loại gia công | Đơn giá tham khảo (VNĐ/kg) | Ứng dụng phổ biến |
|---|---|---|---|---|
| L 100×100 | 3 – 5 ly | Cắt Laser phẳng | 20.000 – 22.500 | Ốp góc cửa, trang trí nội thất |
| L 50×50 | 4 – 6 ly | Chấn gập CNC | 21.500 – 24.000 | Pát đỡ xà gồ, hệ thống kệ tải nhẹ |
| L 150×150 | 8 – 10 ly | Cắt phẳng / Chấn CNC | 23.000 – 26.000 | Liên kết kèo thép, dầm nhà xưởng |
| L 200×200 | > 12 ly | Cắt Plasma / Laser công suất cao | 25.000 – 28.000 | Kết cấu thép hạng nặng, chân cột |
Tham khảo các dòng bản mã thép tấm cùng hệ sinh thái
Bên cạnh dạng hình chữ L, Thép VinaSteel còn gia công đa dạng các quy cách bản mã tiêu chuẩn khác phục vụ liên kết chân cột, dầm sàn và cầu đường:
| DANH MỤC BẢN MÃ THÉP TẤM THÔNG DỤNG | |||
|---|---|---|---|
| Bản mã 100×100 | Bản mã 150×150 | Bản mã 200×200 | Bản mã 300×300 |
| Bản mã 400×400 | Bản mã tròn | Bản mã tam giác | Bản mã săt vuông |
| Bản mã V | Bản mã chữ L | Bản mã gập | |
Khái niệm và cấu tạo hình học của thép tấm bản mã chữ L trong kết cấu
Đặc điểm nổi bật của Thép tấm bản mã chữ L: Tổng quan Thiết kế/Ngoại hình & Cảm nhận
Trong thi công cơ khí và kết cấu nhà xưởng, thép tấm bản mã chữ L đóng vai trò vô cùng đặc biệt. Đây là tấm thép gia công mang hình dạng ký tự L, được tối ưu hóa nhằm đáp ứng chính xác các liên kết góc chết 90 độ mà thép hình đúc sẵn không thể xử lý linh hoạt được.
Dựa trên hình thái kỹ thuật và công năng thi công thực tế, sản phẩm được phân chia thành hai dạng kết cấu chính:
- Dạng Phẳng (Flat L-plate): Được cắt định hình từ phôi phế hoặc phôi phảng 2D. Thiết kế phẳng giúp tấm thép dễ dàng ốp chặt vào mặt bên các thanh dầm, cột sắt hộp, hoặc liên kết khung gỗ gia cường chống xô lệch theo phương ngang.
- Dạng Chấn Góc (Bent L-bracket / Pát L 3D): Thép tấm sau khi cắt tạo hình phẳng được đưa qua máy chấn thủy lực CNC để gấp vuông góc đúng 90 độ. Dạng này tạo ra giá đỡ không gian vững chắc, chuyên dụng làm pát treo xà gồ C/Z vào kèo thép.
So với việc sử dụng thép V đúc nguyên bản (như V50, V63, V75), bản mã L gia công có ưu thế tuyệt đối về sự linh hoạt kích thước. Kỹ sư thiết kế có thể tự do quy định chiều dài hai cánh lệch nhau (ví dụ cánh lớn 180mm, cánh nhỏ 90mm) kết hợp độ dày tùy chọn từ 3mm đến 20mm, tạo sự tối ưu vượt trội về tải trọng và chi phí vật tư.

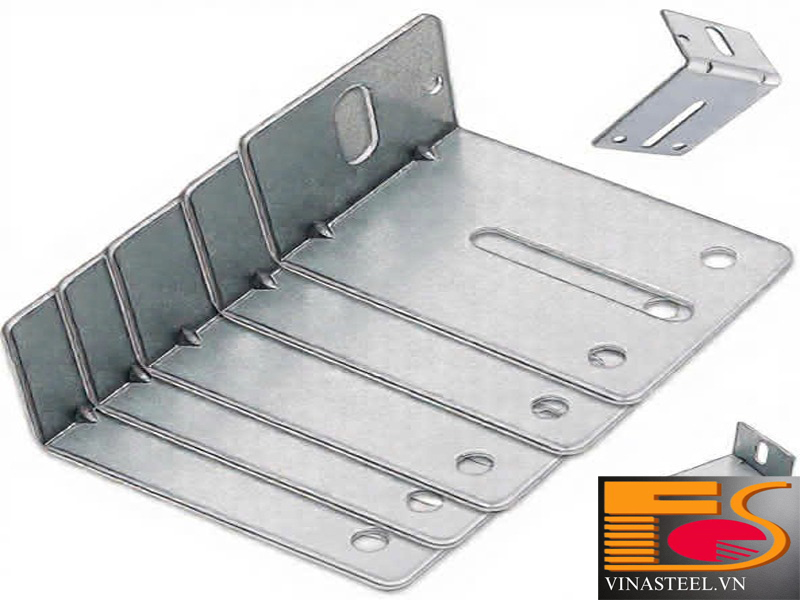

Các giải pháp mạ kẽm bảo vệ bản mã L chống rỉ sét ăn mòn ngoài trời
Đánh giá chi tiết Thép tấm bản mã chữ L: Sức mạnh Khả năng chịu lực & Tính năng cốt lõi
Thép tấm bản mã chữ L tại Thép VinaSteel được đánh giá cao nhờ khả năng phân bổ ứng suất tối ưu tại vị trí mối nối vuông góc. Bề mặt gia công sắc nét, lỗ bu lông đột chuẩn xác giúp việc lắp dựng tại công trường diễn ra vô cùng thuận lợi.
| Đặc điểm / Thông số | Chi tiết kỹ thuật | Ứng dụng & Lợi ích thực tế |
|---|---|---|
| Mác thép sản xuất | SS400 (JIS G3101), A36 (ASTM), Q345B | Đảm bảo độ dẻo dai cao, không bị nứt góc khi chấn gấp, chịu kéo lực cắt tốt. |
| Quy cách cánh (L1 x L2) | Từ 50x50mm đến 500x500mm (Đều/Lệch cánh) | Linh hoạt theo bản vẽ thiết kế, tiết kiệm vật liệu thừa cho chủ đầu tư. |
| Độ dày thép (t) | Từ 2.0mm đến 20.0mm (Đúng barem) | Tăng sức chịu tải trọng tĩnh và tải trọng động lên tới 35% cho kết cấu nhà xưởng. |
| Công nghệ đột lỗ | Lỗ tròn (Ø12, Ø14, Ø18, Ø22), Lỗ Ovan (Elip) | Giúp kỹ sư căn chỉnh độ rơ sai số khi siết bu lông neo/bu lông cường độ cao. |
| Lớp phủ bảo vệ | Thép đen, Mạ kẽm điện phân, Mạ kẽm nhúng nóng | Ngăn chặn nguy cơ rỉ sét khe hở, nâng tuổi thọ công trình lên tới 50 năm. |
Để kéo dài độ bền môi trường ngoài trời, quý khách nên ưu tiên chọn giải pháp phủ kẽm. Việc tìm hiểu thêm về bài viết Giá mạ kẽm nhúng nóng sắt thép sẽ giúp chủ đầu tư chủ động hoạch định chi phí tối ưu nhất.

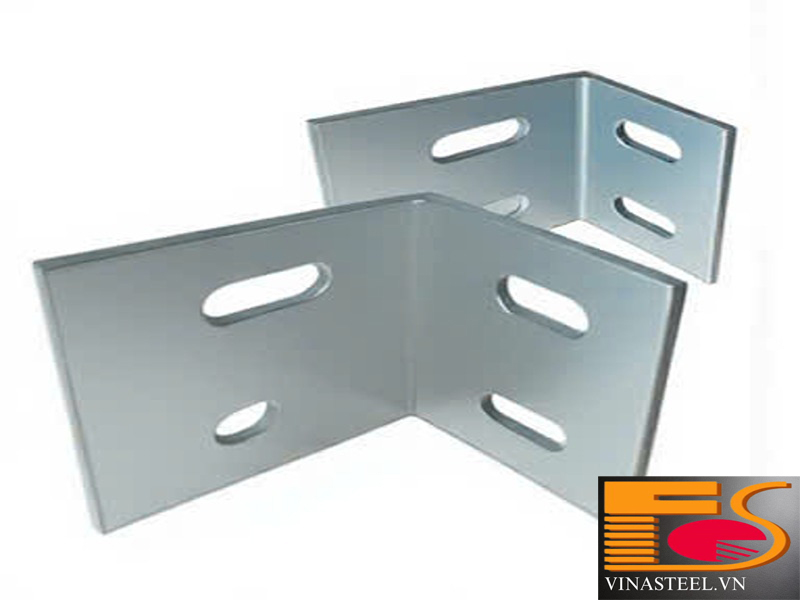

Thông số kỹ thuật bọ sắt bản mã L mạ kẽm đột lỗ Ovan tiêu chuẩn
Trải nghiệm Độ chính xác cắt Laser, Góc chấn CNC chuẩn 90 độ & Độ bền mạ kẽm: Phân tích chuyên sâu
Khác với quy trình gia công cơ khí thô sơ bằng gió đá cắt tay hay đột dập thủ công hỏng mép, Thép VinaSteel ứng dụng dây chuyền công nghệ tự động hóa hiện đại bậc nhất hiện nay:
Độ chính xác cắt Laser Fiber CNC sắc nét đến từng milimet
Máy cắt Laser Fiber công suất lớn cho phép gia công các tấm phôi thép dày với sai số kích thước không quá ±0.5mm. Mép cắt thẳng tắp, vuông vắn 90 độ, hoàn toàn không xuất hiện xỉ hàn hay ba-via. Điều này giúp thợ thi công ghép nối vào dầm dính chặt 100%, tiết kiệm thời gian mài vát cạnh và tạo đường hàn cực ngấu.
Kỹ thuật chấn gập CNC loại bỏ hoàn toàn hiện tượng nứt góc
Chấn góc 90 độ trên thép tấm dày đòi hỏi lực ép thủy lực chuẩn xác. Máy chấn CNC Press Brake tại xưởng chúng tôi tự động bù góc đàn hồi (spring-back) của thép mác SS400 hay A36. Bán kính dao chấn được tính toán tỉ mỉ theo độ dày phôi, triệt tiêu nguy cơ nứt gãy vi mô tại đường gấp khúc, đảm bảo khả năng chịu lực uốn kéo tối đa.
Công nghệ mạ kẽm nhúng nóng chống ăn mòn vượt trội 50 năm
Bản mã chữ L sau khi cắt đột lỗ hoàn chỉnh được làm sạch bề mặt qua hệ thống bể axit nhúng trợ dung, sau đó nhúng trực tiếp vào bể kẽm nóng chảy ở nhiệt độ 450°C. Lớp kẽm phủ đều cả các góc khuất bên trong lỗ đột, tạo màng bảo vệ phản ứng hóa học bền vững chống chọi lại hơi muối biển và hóa chất công nghiệp.

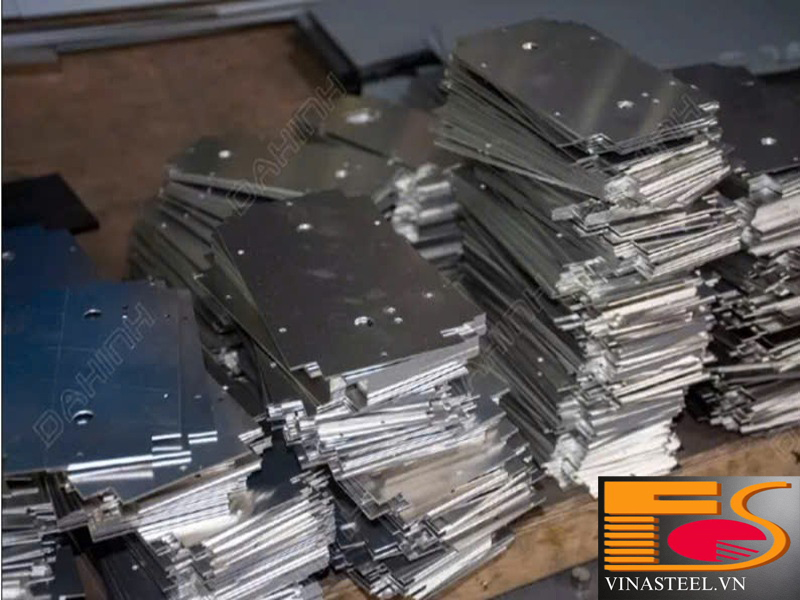

Quy trình cắt chấn bản mã L trên máy CNC thủy lực hiện đại tại Thép VinaSteel
Cung Cấp Thép Tấm Cuộn & Thép Tấm Cán Nóng SS400
Thép VinaSteel phân phối phôi thép tấm SS400, A36, Q345B nhập khẩu đầy đủ chứng chỉ CO/CQ. Đa dạng độ dày từ 2mm đến 100mm, cắt quy cách theo yêu cầu giá gốc nhà máy.
So sánh Thép tấm bản mã chữ L và Các loại bản mã kết cấu thông dụng
Nhằm giúp quý khách hàng lựa chọn đúng loại phụ kiện liên kết cho từng vị trí chịu tải, đội ngũ kỹ sư Thép VinaSteel lập bảng so sánh tổng hợp chi tiết dưới đây:
| Tiêu chí so sánh | Bản mã chữ L (Gia công) | Bản mã Vuông / Chữ nhật | Thép V Đúc nguyên bản |
|---|---|---|---|
| Hình thái liên kết | Vuông góc 90 độ (Dạng 2D phẳng hoặc 3D chấn) | Mặt phẳng 2D nối dầm vào mặt cột | Thanh dài dạng vát góc đúc sẵn |
| Linh hoạt kích thước | Tùy chỉnh 100% cánh lệch/đều, ly dày theo thiết kế | Chỉ cắt theo chiều dài x chiều rộng vuông vắn | Cố định theo barem đúc (V40, V50, V63, V75…) |
| Độ vuông góc cạnh | Chuẩn xác 90 độ nhờ lập trình CNC tự động | Cắt phẳng góc vuông 90 độ tuyệt đối | Dung sai độ vuông cạnh thép đúc rộng hơn |
| Vị trí ứng dụng tối ưu | Bọ xà gồ, pát treo, liên kết góc khung cửa, dầm xô | Chân cột bê tông, nối dầm chính với cột I/H | Chạy thanh giằng dài, khung kèo nhà xưởng |
| Giá thành đơn vị | Tối ưu chi phí nhờ không phí thừa vật liệu | Rẻ nhất do chi phí gia công đơn giản | Phụ thuộc vào giá thép hình đúc nguyên cây |

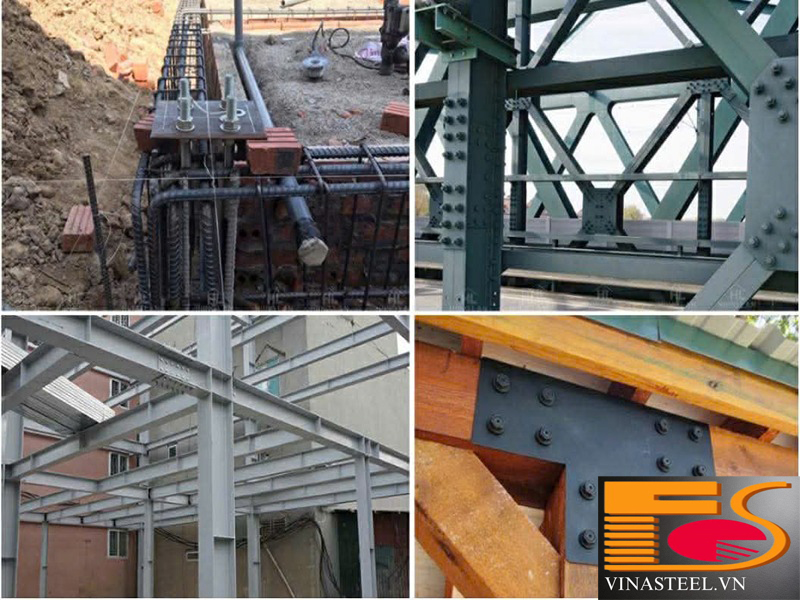

Bản mã chữ L chấn gập đóng vai trò là bọ giữ xà gồ mái chắc chắn
Thép tấm bản mã chữ L dành cho công trình nào? Lời khuyên từ chuyên gia Thép VinaSteel
Nhờ tính linh hoạt cao, thép tấm bản mã chữ L là linh kiện không thể thiếu trong hàng loạt hạng mục công trình trọng điểm:
- Thi công nhà thép tiền chế & Nhà xưởng: Dùng làm bọ sắt hàn cố định xà gồ C/Z vào dầm kèo thép, chống lại lực trượt mái dốc và lực gió giật ngang.
- Gia cố khung cửa & Cơ khí nội thất: Ốp góc các hệ cửa sắt, cửa inox, kệ giá đỡ công nghiệp giúp tăng khả năng chịu lực uốn và chống hiện tượng xệ cánh sau thời gian dài sử dụng.
- Hệ thống cơ điện M&E: Dùng làm bracket, pát treo đỡ hệ thống đường ống PCCC, thang máng cáp điện tòa nhà cao tầng.
Mẹo kỹ thuật quan trọng từ chuyên gia: Khi thiết kế bản mã L phẳng chịu lực lớn, góc vuông bên trong (góc lõm 90 độ) là nơi tập trung ứng suất rất lớn. Hãy yêu cầu xưởng gia công bo góc tròn R (R-radius nhỏ) thay vì cắt vuông nhọn hoắt. Giải pháp bo R nhỏ này giúp phân tán lực đều, ngăn ngừa triệt để nguy cơ nứt gãy do mỏi (fatigue constraint) khi công trình chịu tải trọng rung động.

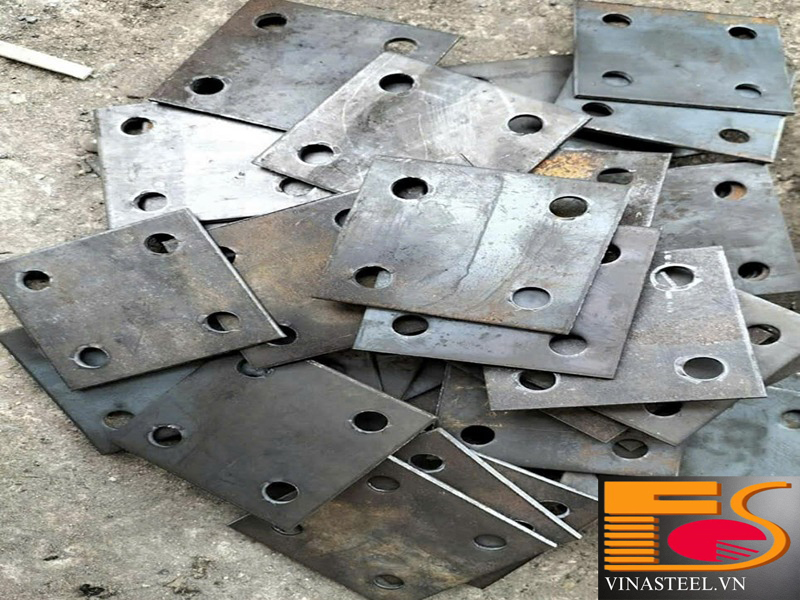

Bảo quản bản mã L xếp úp ngược tránh đọng nước đọng rỉ tại công trường
Hỏi đáp về Thép tấm bản mã chữ L (FAQs)
1. Thép tấm bản mã chữ L có những mác thép phổ biến nào?
Thép VinaSteel thường gia công bản mã L từ mác thép SS400 (Nhật Bản) nhờ độ dẻo cao dễ chấn gập không nứt. Ngoài ra chúng tôi còn cung cấp mác thép A36 (Mỹ) và Q345B (thép cường độ cao) theo yêu cầu bóc tách bản vẽ dự án.
2. Bán kính chấn góc 90 độ bản mã L dày bao nhiêu là đạt chuẩn?
Thông thường bán kính cong R tại góc chấn bằng 1.5 đến 2 lần độ dày tấm thép (R = 1.5t – 2t). Điều này giúp kim loại biến dạng dẻo an toàn mà không làm rách hay suy giảm liên kết kết cấu thép tại nếp gấp.
3. Thép VinaSteel có nhận cắt chấn bản mã L theo kích thước lẻ không?
Có. Chúng tôi sở hữu máy cắt Laser Fiber và máy chấn CNC tự động, sẵn sàng nhận gia công cắt đột lỗ bản mã L theo đúng bản vẽ CAD kỹ thuật của khách hàng với mọi số lượng, đáp ứng tiến độ gấp.
Sở hữu ngay Thép tấm bản mã chữ L với giá cả cạnh tranh tại Thép VinaSteel
Với hơn 15 năm kinh nghiệm trong ngành phân phối và gia công sắt thép tại TP.HCM cùng các tỉnh miền Nam, Thép VinaSteel tự hào là đối tác đáng tin cậy của hàng nghìn nhà thầu. Chúng tôi cam kết sử dụng phôi thép tấm SS400/A36 chính phẩm 100% đủ ly, gia công cắt chấn bằng máy CNC chuẩn xác, báo giá tận xưởng không qua trung gian và hỗ trợ giao hàng nhanh bằng xe cẩu tận chân công trình.
Kho hàng thép tấm và xưởng gia công cắt chấn bản mã hiện đại của Thép VinaSteel
Liên hệ ngay hôm nay để nhận báo giá chi tiết và chiết khấu ưu đãi cho dự án!
Lưu ý: Các thông số, trọng lượng và hình ảnh sản phẩm mang tính chất tham khảo dựa trên barem tiêu chuẩn và có thể sai số cho phép. Vui lòng liên hệ Thép VinaSteel để nhận bảng giá chính xác và tư vấn chi tiết nhất.
